Устройство и принцип функционирования климатической системы в автомобиле daewoo nexia

Особенности управления обогревом

Стоит заметить, что печка Дэу Нексия функционирует независимо от кондиционирования воздуха, полноценно обогревая салон автомобиля, а также вентилируя его при необходимости, предотвращая замерзание лобового, боковых стёкол за счёт их постоянного обдува подогретым радиатором отопителя воздухом. Помимо этого, печка может функционировать также при включенном кондиционере. Например, его включают, чтобы немного снизить температуру внутри не выключая обогревателя. Особенностью конструкции климатической системы Нексии, является то, что элементы обогревателя и охладителя воздуха составляют единый модуль, управление которым осуществляется при помощи расположенных на центральной панели регуляторов обогревателя.

Установка на печку дополнительной помпы

Другим способом доработки печки может стать установка дополнительной помпы. Водяной насос обеспечивает принудительную циркуляцию охлаждающей жидкости. Второй насос позволит антифризу циркулировать быстрее и интенсивнее обогревать салон.

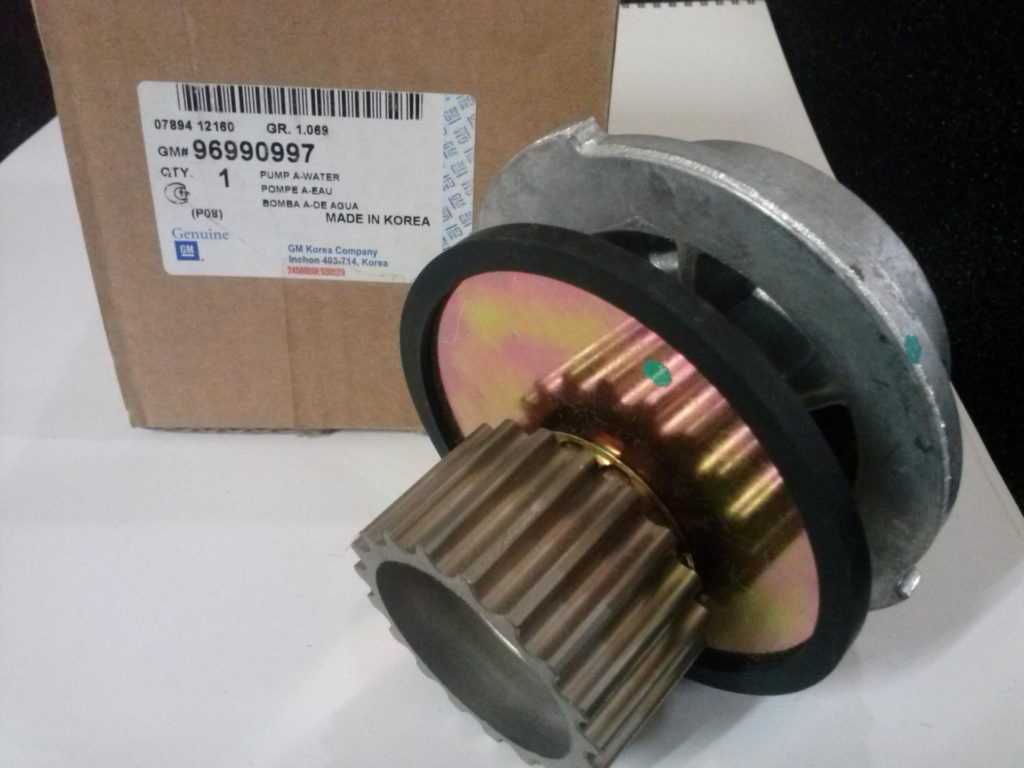

В качестве дополнительной устанавливается стандартная помпа

Для установки дополнительной помпы потребуется:

• сама помпа;
• металлические хомуты;
• кусок шланга длиной 1 м;
• набор отвёрток и гаечных ключей.

Работы выполняются в следующем порядке:

1. Собирается узел малого круга циркуляции антифриза. Для этого помпа соединяется с двумя патрубками. К штуцеру на отвод антифриза присоединяется короткий отрезок шланга, а к подающему штуцеру — более длинный.
2. Из системы сливается охлаждающая жидкость.
3. С радиатора отопителя снимается шланг отвода антифриза.
4. На место шланга отвода антифриза подсоединяется собранный узел с помпой.
5. Помпа надёжно фиксируется за облицовочной панелью, проверяется надёжность крепления шлангов.
6. В расширительный бачок заливается антифриз.
7. Двигатель запускается и прогревается до рабочей температуры.
8. Места соединений проверяются на предмет утечки антифриза

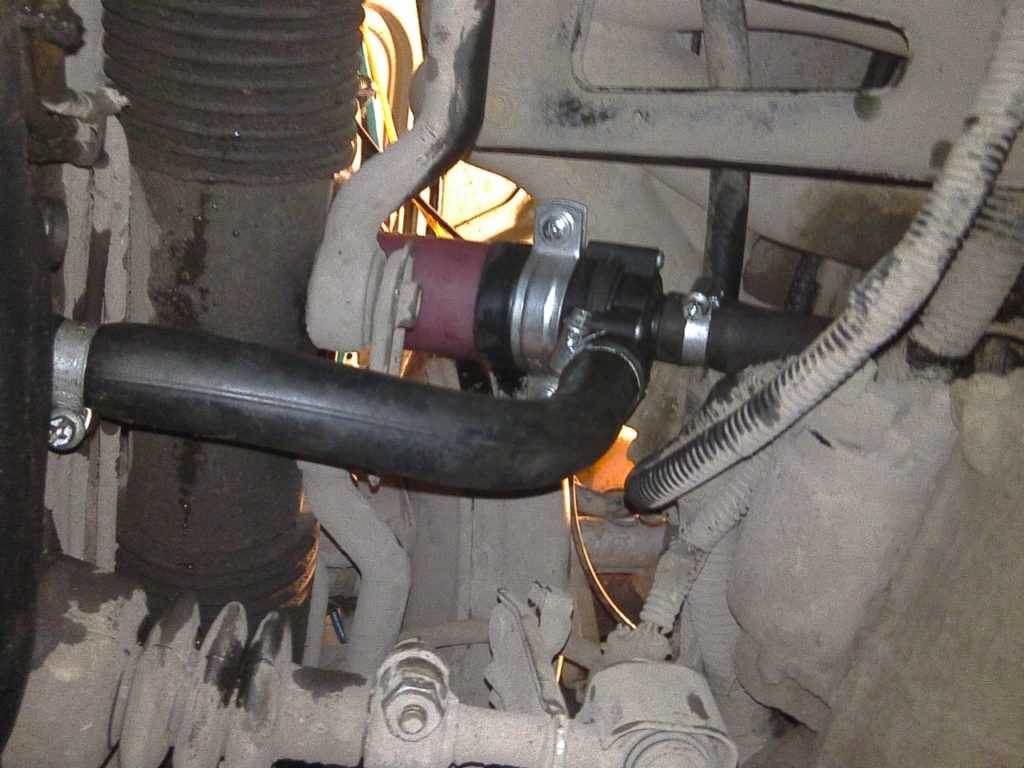

Установка второго насоса повысит интенсивность обогрева салона

Таким образом, самостоятельно диагностировать и устранить неисправность печки автомобиля «Дэу Нексия» довольно просто. Более того, не прибегая к услугам автосервиса, можно доработать систему отопления. Эффективность обогрева салона в этом случае заметно вырастет.

Тестируем оборудование

Вначале проверим уровни охлаждающей жидкости, согласно рискам на бачке. Если есть необходимость, следует долить. Кстати, перед зимой, особенно, если ОЖ давненько не менялась (или вы приобрели машину б/у и не знаете, когда это делал в последний раз предыдущий хозяин), профессионалы советуют жидкость заменить на свежую, чтобы полностью быть уверенным.

• Включаем при запущенном моторе печку и прогреваем агрегат. После этого ждем 10 минут;
• Вручную прощупываем главный патрубок и обратку, которые подводятся к печи;
• Патрубки, ведущие к печи теплые, а остальные трубки охлаждающей системы хорошо горячие – в самом радиаторе проблема — завоздушивание;
• Если трубки, ведущие к печке, горячи, то делаем профилактику по утеплению самого агрегата печи.

Статья по теме: «Почему холодный нижний патрубок радиатора».

Подготовительный этап

Расположение предохранителя печки Иногда может перегореть предохранитель печки. Предохранитель печки имеет красный цвет и находится в монтажном блоке в панели приборов. Для его замены потребуется: Слева от руля найти нишу блока предохранителей. Снять крышку с блока.

Daewoo Nexia 2011, 109 л. с. — поломка

Ставим машину в горку перед выше чем зад , ставим на ручник, заводим. Открываем капот, снимаем крышку с расширительного бачка.

Доливаем антифриз выше MAX. Поднимаем обороты примерно на за тросик , другой рукой прокачиваем патрубок идущий к печке.

При этом поглядываем за уровнем в бачке — если будет падать, то доливаем. Делаем указанную процедуру до тех пор, пока уровень в бачке не перестанет падать. Это может привести к тому, что воздухозаборная заслонка просто перестанет открываться и нормальная циркуляция тёплого воздуха в салоне нарушится.

Для устранения проблемы водителю придётся приобретать новый вакуумный переключатель, так как по отдельности крепёжные планки для него не продаются. Разрушение подшипников электромотора Как уже говорилось выше, центральный вал отопительного электромотора с крыльчаткой подвешен на двух шариковых подшипниках, которые со временем могут разрушиться. Если это произошло, то водитель после включения печки услышит характерный скрип, постепенно переходящий в громкий скрежет.

Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.

Ремонт печки daewoo Nexia за 100 рублей, сделай сам!

После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью. Проблема решается снятием бардачка и заменой вакуумного переключателя.

Кнопки этого модуля выходят из строя довольно редко. Однако необходимость снять блок управления может возникнуть при поломке вакуумного переключателя, о котором упоминалось выше. Ничего сложного в демонтаже блока нет, и для работы понадобится только плоская отвёртка. Жар костей не ломит Частенько владельцам данной популярной модели приходится разбираться с проблемой: Причем, если машина более-менее новая, то еще — куда не шло.

А если авто прошло энное количество километров, отопление, особенно в холодные русские зимы, становится все хуже и хуже, и уже не идет ни в какое сравнение, к примеру, с той же вазовской классикой.

Это не есть хорошо, и данный огрех можно попытаться исправить своими руками, конечно же, при условии, что сам механизм обогревающего салон агрегата работает исправно, а ОЖ залита в систему, как положено и в нужном количестве.

Почему плохо греет печка на Daewoo Nexia? Профессиональные ремонтеры выделили несколько основных причин такого рода неполадки, которые и разберем с вами подробно в нашей статье.

Но в начале, если настали холода, а ваша печка на Нексии греет еле-еле — проведем небольшой тест-эксперимент.

Опции темы

Поиск по теме

Дуем холодным

Если печка не работает, т.е. идет только холодный воздух, то причины этому могут быть следующие:

Рычаг заслонки («Холод», «Тепло») находится в неправильном положении

Проверьте, не забыли ли вы его переключить в положение «Холод». Если заслонка закрыта, то в салоне будет холодно даже при включенном вентиляторе.

Забит радиатор отопителя

Промойте внутри и снаружи (при необходимости). Для этого: слейте 3 л ОЖ из радиатора двигателя (не забудьте окрутить крышку расширительного бочка). Снимите шланги с радиатора отопителя и продуйте последний с двух сторон воздухом под давлением не менее 3 атмосферы или промойте чистой водой (сначала холодной, а потому горячей).

Так же используйте специальную автохимию для промывки системы или замените узел целиком. Читайте тут — как промыть систему охлаждения двигателя.

Если возникла необходимость заменить патрубки, то вот их артикулы:

1. Обратка — артикул 96179610.
2. Подача — артикул 96148970.

Вышел из строя термостат

Система отопления устроена так, что функционировать она начинает сразу же после запуска двигателя (если включена печка). Т.е. завели авто, включили печку и по мере прогрева двигателя будет поступать тепло в салон.

По причине залегания клапана термостата в определенном положении антифриз может постоянно двигаться по большому кругу. Время прогрева двигателя увеличивается, печка тоже будет включаться в работу с запозданием.

Решение – замена термостата. Штатный термостат на Дэу Нексия на 87С. Некоторые ставят на 92С. Этим увеличивается время движения ОЖ по малому кругу, тем самым радиатор отопителя будет прогреваться лучше.

Термостат на 97С лучше не ставить, так как придется перепрошивать ЭБУ.

Заклинило заслонку в положение «Тепло»

При этом сам тросик может ходить без заеданий. Снимите кожух, который находится возле двигателя (за радиатором), а не со стороны салона и проверьте как реагирует заслонка на попытку ее сдвинуть с помощью рычажка.

Если ее заклинило и нет времени или возможности устранять проблему, проверните заслонку в положение «Холод» вручную и застопорите саморезом. В дальнейшем скорее всего придется менять растянутый тросик.

Забит салонный фильтр

В Дэу Нексия стоит угольный салонный фильтр, который сильно гигроскопичен.

Когда он загрязнен, скопившаяся в нем влага на минусовой температуре замерзает и фильтр не пропускает воздух. Замените элемент, должно помочь.

Проверяем заслонку на горячий и холодный воздух

Прогреваем двигатель и глушим его. Переключаем регулятор температуры в самое левое положение (синяя полоска) и тут же резко переводим его в крайнее правое положение (короткая красная полоска).

Если заслонка печки работает, то будет слышен характерный хлопок (заслонка закрылась). Если хлопка нет, проверьте рычаг переключения «Холод», «Тепло». Он должен доходить до упора.

Если не доходит, то укоротите тросик.

Как установить причину неисправности

Схема расположение предохранителей

Без наличия опыта в обслуживании технического средства диагностировать источник поломки крайне сложно. Для объективности результатов обратитесь в мастерскую.

При самостоятельном осмотре рекомендуем сузить границу поиска, путем группирования поломки «по признакам».

1. Проверить механизмы на электрическую составляющую: вентилятор неподвижен при активации включателя, вентилятор работает нестабильно, рывками;
2. Механическая причина: печка Дэу Нексия дует холодным воздухом, недостаточный обдув, слабый воздушный поток.

Для ремонта устанавливаем машину на ровную платформу, можно на смотровую яму для удобства диагностики. Фиксируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз, переводим кулису в положение первой передачи.

Запускаем двигатель, поочередно включаем рычаги блока печного отопления. Данным действием мы исключаем (подтверждаем) поломку в электрической цепи. Предположим, что неисправный предохранитель.

Замену проводим самостоятельно, без обращения в мастерскую. В соответствии с данными руководства по эксплуатации, предохранитель, отвечающий за отопление расположен под индексом «F12». Извлекаем его, вставляем новый, работа завершена.

Модуль предохранителей расположен за приборной панелью, в левой стороне. Доступ со стороны водительского места.

Доработка печки для повышения эффективности ее работы

Суть доработки состоит в том, чтобы минимизировать потерю тепла антифризом. Для этого ОЖ  пустите по схеме, которая предусматривает исключение из нее расширительного бочка. Т.е. обратка должна быть соединена с заливным патрубком напрямую. Реализуется это через тройник.

Порядок действий:

1. Обрезаем на расстоянии 5-6 см от расширительного бочка (РБ) шланг обратки.
2. Со стороны РБ заглушите шланг с помощью болта и хомута.
3. На растоянии 6-8 см от РБ отрезаем заливной шланг, отступаем 4-5 см и обрезаем его снова, тем самым укоротив.
4. К тройнику с двух сторон подсоединяем только что обрезанный шланг, а третьей подключаем обратку.

Преимущество данной конструкции в том, что:

1. Антифриз с минимальной потерей температуры снова вступает в работу.
2. Не создаются пузыри в расширительном бочке (многие грешат на то, что именно они являются причиной воздушных пробок).
3. Проще удалять воздух из системы.

При этом не пропадает возможность следить за уровнем ОЖ, а крышка-клапан РБ продолжает выполнять свои функции контроля давления в системе.

Основные неисправности печки

Выход из строя печки может привести к неприятным для водителя последствиям. Наиболее сильно это ощущается в холодное время года. При возникновении такой ситуации сначала необходимо точно диагностировать причину неисправностей.

Печка слабо нагревает воздух

На приводе заслонки может появиться люфт. При этом печка будет работать в штатном режиме, но из-за люфта заслонка начнёт прогибаться под собственным весом, образуя щель. Через эту щель в салон начнёт поступать холодный воздух, снижая температуру в салоне.

Если печка слабо нагревает воздух, нужно отрегулировать заслонки

Эта неисправность обусловлена конструктивными особенностями строения печки и местом расположения заслонки. Заслонка установлена непосредственно перед радиатором отопителя и для свободного прохода холодного воздуха к радиатору должна быть всегда в приподнятом положении. Если тросовый привод ослаб, она меняет своё начальное положение, и холодный воздух начинает поступать не к радиатору, а в салон.

Печка работает, но не направляет поток воздуха в ноги

Иногда печка начинает работать странно. Она нормально нагревает воздух, но не позволяет направить воздушные потоки в нижнюю часть салона. Проблема опять-таки кроется в заслонке, привод которой не позволяет рычажку открывать позицию «в ноги». В этом случае придётся снимать центральную панель машины и настраивать тросовый механизм.

Проблема невозможности включения режима «в ноги» решается регулировкой или ремонтом привода заслонок

Печка не работает

Существуют две причины выхода из строя печки автомобиля «Дэу Нексия»:

• вышел из строя электродвигатель;
• в радиаторе образовалась воздушная пробка.

Сначала нужно убедиться в том, что в системе нет лишнего воздуха. Для этого потребуется открыть капот и на прогретом двигателе руками потрогать патрубок подачи антифриза, подключённый к радиатору, и шланг дроссельной заслонки. Если один из них гораздо холоднее другого, то в радиаторе образовалась воздушная пробка, которую можно удалить за 5 минут. Для этого нужно выполнить следующие действия:

1. Выкрутить крышку с расширительного бачка.
2. Завести мотор.
3. Для выпуска воздуха из системы несколько раз сильно и резко нажать на педаль акселератора.

Выкрутив крышку бачка и резко нажав на педаль газа, можно освободить систему от воздушной пробки

Если же воздушной пробки не обнаружено, скорее всего, придётся менять электродвигатель. Работа эта не очень сложная, но требует максимальной концентрации.

Некоторые особенности функционирования систем отопления и рециркуляции Daewoo Nexia

Заметим, что при включенном продолжительный период времени режиме рециркуляции, возможно ухудшение состояния водителя и пассажиров из-за скопления в салоне углекислотных соединений. Поэтому использовать этот режим рекомендовано лишь в крайнем случае (перемещение по местности с сильным задымлением). Поэтому, когда проходит необходимость использования автономной вентиляции, рециркуляционный режим следует отключить. Также не рекомендовано его использование при низкой температуре окружающей среды, поскольку на стёклах в салоне будет скапливаться конденсат, который тут же превратиться в наледь. К особенностям работы кондиционера относится то, что он не включится, если переключатель положения вентилятора отопителя установлен в режим «0», то есть выключен. Это не считается неполадкой.
