Как диагностировать двигатель нексии

Установка дополнительной помпы

В качестве дополнительно пампы для установки на Дэу Нексия используют электрическую помпу от Газели.

Стоит она, на время написания статьи, около 25 долларов.

Так же можно использовать помпы от Bosch с артикулом: 0 392 020 024, 0 392 023 004, 0 392 020 034. Они считаются надежней газелевской.

Так же для реализации идеи понадобиться:

1. Патрубок (не обязательно).
2. Провода 2 метра сечением 1.5 мм.
3. Хомуты 2 шт.
4. Разгрузочное реле (подойдет 98.3777) на четыре контакта.

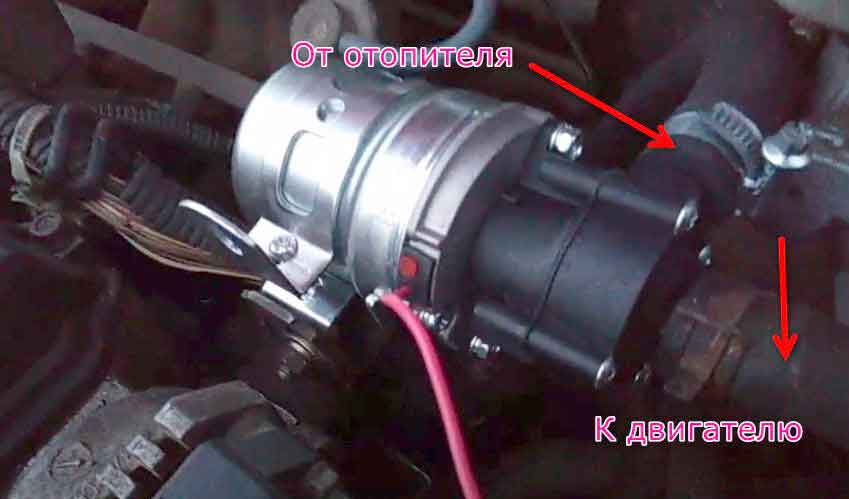

Помпа подключается к патрубку обратки идущего от радиатора отопителя к двигателю.

Тут можно поступить двумя способами:

1. Вытянуть патрубок наверх, ниже изгиба в двух местах пережать, чтобы не потек антифриз, обрезать по изгибу. Подсоединить помпу.
2. Отсоединить патрубок обратки от радиатора отопителя и подключить его к помпе. Докупить 1 – 1.5 метра нового патрубка подключив его к радиатору и помпе.

Дополнительную помпу можно закрепить, как в районе кронштейна поднятия двигателя или на трубку кондиционера с помощью хомутов.

В последней случае трубку обмотайте резиной, которая будет выступать в роли прокладки и амортизатора.

Реле можно установить ближе к колодке с проводами возле воздуховода, или в другом месте, где его можно будет удобно подключить.

Подключаем реле:

1. На контакт 30 подаем 12В. Подключаем его к АКБ напрямую или к желтому проводу на колодке.
2. 87 – подключаем к «+» на самой помпе.
3. 86 – масса.
4. 88 – запускает помпу. Его подключаем к плюсовому проводу моторчика печки (фиолетовый провод). Или заводим в салон и через отдельную кнопку запутываем на плюс замка зажигания.

Проверяем работу.

Таким образом, если вы решили продать Дэу Нексия по причине невозможности решить проблему с печкой, то прочтя эту статью, мы надеется, что данные мысли вас покинут.

3 признака неисправности подушек двигателя

Двигатель и коробка передач автомобиля крепятся к кузову посредством эластичных опор (подушек). Предназначение подушек – не только предотвращать вибрации, которые возникают при работе мотора и коробки передач, но и надёжно фиксировать тяжёлый агрегат, ограничивая его перемещение относительно кузова и деталей, на нём закрепленных – радиатора, различных бачков, трубок и т.д.

Наиболее распространены резинометаллические опоры. Одни из них работают, как и сайлентблоки подвески – за счёт упругого сопротивления при скручивании резинового демпфера. Другие работают на сдвиг – силовой агрегат своим весом стремится «продавить» опору.Гидравлические регулируемые опоры устанавливаются на более дорогих автомобилях и работают по принципу амортизаторов – за счёт сопротивления жидкости (антифриза), перетекающего из камеры в камеру через дросселирующие отверстия.

Признаки неисправностей всех видов подушек двигателя одинаковы:

• Сильная вибрация, передающаяся всему «передку» машины, особенно при разгоне, а также при пуске или остановке двигателя. Иногда сопровождается сильным биением рычага передач.
• При движении даже с малой скоростью по неровной дороге слышны стуки под капотом, причём они отличаются от стуков в подвеске тем, что обычно возникают с некоторым запаздыванием (по отношению к ходам амортизаторов) – вследствие раскачки агрегата. Иногда возникает ощущение, что в подкапотном пространстве подвешен тяжёлый посторонний предмет.
• При визуальном осмотре двигатель оказывается «заваленным» на одну из сторон.

Иногда провисание двигателя и КПП сопровождается затруднённым переключением передач, без характерного треска, свидетельствующего о поломках коробки или сцепления.

Диагностика подушек проста – визуальный осмотр, сопровождающийся силовым воздействием, направленным с целью смещения двигателя – вручную или через рычаг. Вертикально ориентированные опоры заметно «просядут» средней частью вниз. У тех, что работают подобно сайлентблокам, обычно заметно расслаивание и разрыв резинового буфера. У опор с корпусом из алюминиевого сплава возможно разрушение металла.

Если вибрация при движении «отдаёт» в рычаг КПП, то следует проверить состояние промежуточной опоры карданного вала – на полно- и заднеприводных машинах.

Особое внимание следует обратить на подушки, залитые маслом или антифризом, а также устанавливающиеся вблизи деталей выхлопной системы – агрессивная среда способствует сокращению срока службы резины

Установка на печку дополнительной помпы

Другим способом доработки печки может стать установка дополнительной помпы. Водяной насос обеспечивает принудительную циркуляцию охлаждающей жидкости. Второй насос позволит антифризу циркулировать быстрее и интенсивнее обогревать салон.

В качестве дополнительной устанавливается стандартная помпа

Для установки дополнительной помпы потребуется:

• сама помпа;
• металлические хомуты;
• кусок шланга длиной 1 м;
• набор отвёрток и гаечных ключей.

Работы выполняются в следующем порядке:

1. Собирается узел малого круга циркуляции антифриза. Для этого помпа соединяется с двумя патрубками. К штуцеру на отвод антифриза присоединяется короткий отрезок шланга, а к подающему штуцеру — более длинный.
2. Из системы сливается охлаждающая жидкость.
3. С радиатора отопителя снимается шланг отвода антифриза.
4. На место шланга отвода антифриза подсоединяется собранный узел с помпой.
5. Помпа надёжно фиксируется за облицовочной панелью, проверяется надёжность крепления шлангов.
6. В расширительный бачок заливается антифриз.
7. Двигатель запускается и прогревается до рабочей температуры.
8. Места соединений проверяются на предмет утечки антифриза

Установка второго насоса повысит интенсивность обогрева салона

Таким образом, самостоятельно диагностировать и устранить неисправность печки автомобиля «Дэу Нексия» довольно просто. Более того, не прибегая к услугам автосервиса, можно доработать систему отопления. Эффективность обогрева салона в этом случае заметно вырастет.

ЭБУ Нексии и подходящие сканеры

В зависимости от модели двигателя на автомобиле применяются несколько типов контроллеров: DELPHI MR140, GM DELCO KDAC (IEFI-S, IEFI-6, ITMS-6F) и SIRIUS D42. Подробнее ознакомьтесь по списку:

Для считывания информации и диагностики подойдёт следующее оборудование, которое подключается через OBD2 порт.:

Возможности диагностики Нексии в зависимости от двигателя и года выпуска:

1.5л., 8кл, SOHC, A15SMS, Евро-3, ЭБУ Delphi MR-140, 2008-. г.в.

+ + + Адаптация ДКПВ LANOS 1.3 SOHC + + + —

1.5 DOHC + + + —

1.5 SOHC + + + —

1.6 DOHC + + + —

LANOS ЗАЗ 1.5л., 8кл, SOHC, Евро-3, ЭБУ Delphi MR-140, 2007-. г.в. + + + Адаптация ДКПВ

Расположение ЭБУ:

На автомобиле Daewoo Nexia N150 c двигателем F16D3 стоит ЭБУ 42R, блок управления находится в подкапотном пространстве. Место расположения – возле аккумуляторной батареи. Крепление выполнено двумя верхними и одним боковым болтом на «10». Сверху приходит жгут проводов, подсоединяемых к колодке компьютера.

Блок управления на у двигателей A15SMS – это DELPHI MR140 расположен внутри салона, под облицовкой правой пластиковой боковины.

Чип тюнинг и прошивка Daewoo Nexia:

Чип-тюнинг заключается в форсировании ДВС путем установки редактированного ПО. Это позволяет добиться увеличения мощностных характеристик. Есть возможность ручной правки таблиц прошивки при помощи программы TunerPro, но эту тему затронем позже.

Загорелся Check Engine на Нексии?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Самодиагностика:

Процедура считывания кодов начинается с подключения специального оборудования к сервисной OBD2 колодке авто. Чище всего применяется кабель K-LINE, так как он подходит в 12 и 16 пиновому разъему. Если у вас 16 PIN диагностику можно выполнить обычным ELM327 сканером совместно с диагностической программой установлено на ПК или смотрфоне.

Программы для диагностики автомобилей Daewoo и Chevrolet дял ПК: Delco 1213, SensDiagnostika V1.2.5, Chevrolet Explorer 1.7 и Tyranus Daewoo Scanner v2.3_rus. Для смартфона, при наличии 16 PIN после 2008 года выпуска Нексии можно использовать приложение Torque Pro.

Обзоры диагностических сканеров для Daewoo Nexia

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с Daewoo Nexia.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Программирование и прошивка ЭБУ – тема для отдельной статьи.

Если вкратце, то способ прошивки ЭБУ Daewoo Nexia зависит от года выпуска и ЭБУ.

Для примера программирование ЭБУ IEFI‐6/ITMS‐6F, устанавливаемые на автомобилях Daewoo производится непосредственно на автомобиле подключением к диагностической колодке через дополнительный кабель OBD‐II (приобретается отдельно или используется кабель диагностики из комплекта программы SMS‐Diagnostics), подключаемый к адаптеру CombiLoader v3.

Для программирования ЭБУ, снятого с автомобиля, подключение производится с помощью универсального переходника или самодельного кабеля. Заливка прошивки повозится непосредственно в ЭБУ, через программатор, которым может выступать K-Line адаптер. Схемы подключения можно найти на профильных форумах по чип-тюнингу.

Дэу нексия не крутит стартер и щелкает

Если двигатель не запускается от стартера, то есть вероятность возникновения разных поломок этого механизма. Одна из самых популярных поломок состоит в том, что он издает стреляющие звуки или барахлит, но не включает двигатель. То есть, автомобилист крутит ключ зажигания и слышит звуки и щелчки вместо звука мотора. Треск, появляющийся при попытке включения мотора, считается звуком тягового переключателя стартера.

Тяговый переключатель состоит из двух видов катушки. Одна из катушек имеет название вбирающей, другая — удерживающей. Щелчки стартера при включении мотора свидетельствуют о том, что они осуществляются из тягового переключателя.

Это случается из-за того, что вбирающая катушка затягивает магнистор реле, но ввиду уменьшенного напряжения на удерживающей катушке осуществляется выпускание магнистора. Если ключ долгое время пребывает в режиме Старт, то вбирающая катушка будет больше затягивать магнистор, а удерживающая — его отпускать. Такая поломка охарактеризована щелканьем стартера.

Виды неисправностей механизма

Давайте выясним причины, почему не крутит стартер на дэу нексия. Неисправности механизма делятся на две группы: механические и электрические.

• Механические поломки просто обнаружить даже без применения дополнительного оснащения и инструмента. Для этого выполняется тщательный осмотр узла. Проблема будет видна невооруженным глазом. Следствием появления механических поломок чаще всего является естественный износ механизма, а также несвоевременное обслуживание и пренебрежительная эксплуатация. Чтобы запчасть снова могла исправно работать, выполняется замена отказавшихся деталей на новые. Если неисправностей несколько, тогда возможна полная замена устройства.
• Электрические неисправности выявить сложно. Для этого выполняется диагностика на специальном стенде. После этого можно точно определить, произошел ли сбой в механизме или нет. Некоторых случаях, автомобилисты даже не подозревают о проблеме. Они узнают об этом, когда устройство не выполняет свои функции. Электрические поломки подразумевают собой перегоревшие провода, межвитковые замыкания, выгоревшую обмотку.

Чтобы не сталкиваться с такими неисправностями, необходимо регулярно посещать СТО для обнаружения мелких поломок и их устранения. Если этого не делать, придется проводить ремонт стартера Дэу Нексии.

Как происходит обслуживание стартера?

Перед тем как отправиться на СТО, любой владелец авто может самостоятельно выполнить проверку технического состояния стартера. Процесс состоит из нескольких этапов:

Сначала осуществляется осмотр коллекторного механизма. Если есть следы подгара, то они удаляются с помощью тряпки, смоченной в бензине. Если слой толстый и не очищается, на помощь приходит стеклянная шкурка. Если и это не помогает, выполняются шлифовальные работы. Но такое наблюдается редко.
Затем выполняется проверка состояния электрощеток. Они должны функционировать свободно, им не должно ничего мешать

Стоит обратить внимание на высоту деталей — если она меньше 5 мм, нужно срочно заменить детали на новые. Также нужно проверить уровень давления — в норме он должен быть 1400

На этом этапе выполняется продувка устройства. Она нужна для устранения мелких частичек грязи.
Контактная группа системы зажигания проверяется легко. Для этого надо вставить ключ и запустить двигатель. Появление индикаторов на приборной панели даст понять, что система зажигания работает, то есть искать причину поломки в системе зажигания нужно тогда, когда на приборной панели индикаторы после вращения ключа не отображаются.
Если дело в аккумуляторе, достаточно включить фары, после чего произвести оценку мигания индикаторов на приборной панели. Если энергопотребители слабо мигают или не отображаются, то возможно аккумулятор полностью разряжен.
На последнем этапе выполняется настройка детали. Проводится тщательный осмотр и проверка контактов, выполняется их очистка. Обратите внимание на то, где находится шестеренка и как она вылетает на момент запуска. Расстояние между шестернями и упором должно быть не больше 5 мм.

Устройство системы отопления ДЭУ Нексия

Чтобы разобраться в причинах поломки печки важно знать ее конструктивные особенности, из каких элементах она состоит и где находится ее «ахиллесова пята». Также важно знать общее устройство системы отопления и кондиционирования автомобиля

Системы отопления, вентиляции и кондиционирования Дэу Нексия расположены в одном блоке. Последний скрыт за панелью приборов.

В блоке расположены следующие элементы (смотрите схему ниже):

1. Электропривод вентилятора.
2. Теплообменники отопителя и кондиционера.
3. Два короба подачи воздуха к соплам обдува лобового стекла и такое же количество коробов для подачи воздуха к левым и правым вентиляционным соплам.
4. Верхний воздуховод, расположенный по центру.
5. Механизмы, рычаги, пневмошланги управления распределения воздушных потоков, привода заслонки регулировки температуры.

Электропривод вентилятора является одним из основных элементов системы характеристики которого важно знать (ремонт, замена и т.д.):

1. Тип – центробежный.
2. Напряжение 12В.
3. Сила тока – до 20А.
4. Высота лопастей – 68 мм.
5. Диаметр крыльчатки – 148 мм.
6. Обороты в минуту – 3600.

Стоит упомянуть и про панель управления, на которой расположены:

1. Рукоятка переключения в 1,2,3,4 режимы работы вентилятора.
2. Кнопки включения кондиционера и режимов рециркуляции воздуха.
3. Рукоятки регулировки температуры воздуха и распределения его потоков.

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:
