Диагностика неисправностей

Как определить неисправность датчика коленвала

Существует простой способ, как узнать неисправность датчика и сделать это можно любому с помощью буквально одного мультиметра. На большинстве современных автомобилей устанавливаются именно индукционные датчики положения коленвала, поэтому вкратце остановимся на проверке устройств этого типа.

Так, ДПКВ можно проверить тремя способами — с помощью омметра, проверить значение индуктивности катушки, а также с использованием осциллографа. Кроме этого, важным элементом проверки, какие признаки неисправности датчика коленвала появились, является выставление правильного зазора между чувствительным элементом датчика, а также диском синхронизации (расстояние нужно уточнить в документации, оно находится в пределах 0,5…1,5 мм).

Как проверить датчик коленвала?

Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.

Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.

Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.

В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.

Печка не работает, не включается 4 и другие скорости

В данном случае симптоматика неработающей печки, следующая:

  1. Дует холодным – про это мы писали выше.
  2. Не работает вентилятор, а точнее электродвигатель.
  3. Вентилятор то включается, то выключается, не работает весь блок вентиляции.
  4. Проблемы в панели управления.

Если есть проблемы с электродвигателем, то тут возможно следующее:

  1. Перегорел предохранитель (F12 на схеме) или реле вентилятора отопителя (К24 на схеме ниже) – замените предохранитель и реле.
  2. Не приходит питание на блок печки. Могут быть проблемы в цепи до или в самом блоке, перегорел предохранитель, возможно, придется его снимать.
  3. Сгорел электромотор и не работает вентилятор на всех 4 скоростях. При этом может не работать кондиционер и рециркуляция.

Электрическая схема.

Решение проблем:

Если очень холодно ездить, то можно временно провести отдельный провод напрямую от контактной группы замка зажигания через предохранитель к вентилятору

Зиму Вы точно проездите в теплой машине, а по весне будете разбираться.
Если не работает только 4 скорость вентилятора, то проверьте реле на исправность (могут подгореть контакты) и при необходимости замените его.
Если не работают первые три скорости, то включаются они через блок резисторов R10 вентилятора отопителя (схема выше), который находится в корпусе забора воздуха.
Если вентилятор периодически выключается и включается, а также это происходит со всем блоком вентиляции, то обратите внимание на контактирую группу замка зажигания (КГ). Через контакт на 15А запитывается кондиционер и моторчик вентилятора

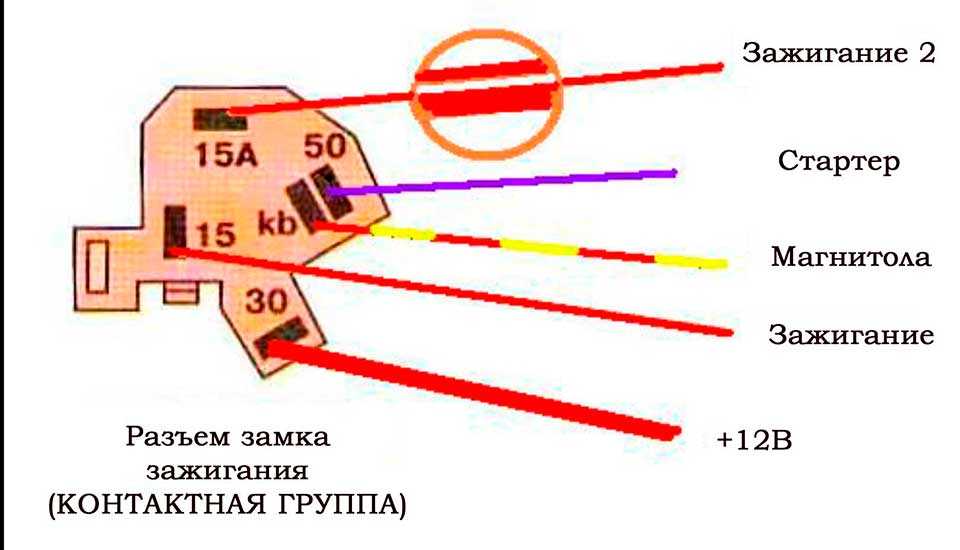

Проверьте контакты в КГ замка зажигания, при необходимости замените ее. Это решает проблему.

Процесс замены генератора Daewoo Nexia

Снимаем воздуховод. Нужно ослабить хомуты на корпусе фильтра и дроссельной заслонке, а также на продувке картера и дефлекторе. Просто извлекаем воздуховод.

Отсоединяем трубку топливопровода

Осторожно, из шланга может брызнуть топливо. Чтобы извлечь рукав, необходимо предварительно зажать фиксаторы

Ослабляем натяг ремня генератора. Выкручиваем крепеж на регулировочной планке и подвигаем генератор в сторону блока цилиндров Дэу Нексия.

Отсоединяем проводную колодку. Предварительно следует выжать фиксатор.

Откручиваем длинную шпильку, которой генератор фиксируется к кронштейну двигателя.

Некоторые мастера предпочитают демонтировать генератор Daewoo Nexia в сборе с кронштейном. В таком случае необходимо из-под машины открутить кронштейн (держится на болтах) и извлечь генератор в сборе с кронштейном. Затем откручиваем крепление, соединяющее генератор с кронштейном. Это альтернативный способ демонтажа генератора.

  • Извлекаем генератор.
  • Ставим на место изношенного генератора рабочий аналог (восстановленный или новый).
  • Проводим сбор узла в обратной последовательности.
  • Проверяем работу генератора.

Разбор генератора

Перед непосредственным восстановлением генератора Дэу Нексия его необходимо полностью разобрать, чтобы обеспечить доступ к статору, ротору, щеточному механизму, реле и прочим комплектующим.

Вначале генератор нужно как следует почистить. Желательно продуть корпус генератора сжатым воздухом.

  • Снимаем пластиковый кожух, держится на 4 защелках. Лучше прибегнуть к помощи отвертки с плоским шлицом.
  • Откручиваем и снимаем щеткодержатель с регулятором напряжения.

Откручиваем и снимаем выпрямительный блок.

Откручиваем 3 шпильки, которыми соединяются нижняя и верхняя крышки.

Все, можно приступать к диагностике и ремонту.

Основные неисправности печки

Выход из строя печки может привести к неприятным для водителя последствиям. Наиболее сильно это ощущается в холодное время года. При возникновении такой ситуации сначала необходимо точно диагностировать причину неисправностей.

Печка слабо нагревает воздух

На приводе заслонки может появиться люфт. При этом печка будет работать в штатном режиме, но из-за люфта заслонка начнёт прогибаться под собственным весом, образуя щель. Через эту щель в салон начнёт поступать холодный воздух, снижая температуру в салоне.


Если печка слабо нагревает воздух, нужно отрегулировать заслонки

Эта неисправность обусловлена конструктивными особенностями строения печки и местом расположения заслонки. Заслонка установлена непосредственно перед радиатором отопителя и для свободного прохода холодного воздуха к радиатору должна быть всегда в приподнятом положении. Если тросовый привод ослаб, она меняет своё начальное положение, и холодный воздух начинает поступать не к радиатору, а в салон.

Печка работает, но не направляет поток воздуха в ноги

Иногда печка начинает работать странно. Она нормально нагревает воздух, но не позволяет направить воздушные потоки в нижнюю часть салона. Проблема опять-таки кроется в заслонке, привод которой не позволяет рычажку открывать позицию «в ноги». В этом случае придётся снимать центральную панель машины и настраивать тросовый механизм.


Проблема невозможности включения режима «в ноги» решается регулировкой или ремонтом привода заслонок

Печка не работает

Существуют две причины выхода из строя печки автомобиля «Дэу Нексия»:

  • вышел из строя электродвигатель;
  • в радиаторе образовалась воздушная пробка.

Сначала нужно убедиться в том, что в системе нет лишнего воздуха. Для этого потребуется открыть капот и на прогретом двигателе руками потрогать патрубок подачи антифриза, подключённый к радиатору, и шланг дроссельной заслонки. Если один из них гораздо холоднее другого, то в радиаторе образовалась воздушная пробка, которую можно удалить за 5 минут. Для этого нужно выполнить следующие действия:

  1. Выкрутить крышку с расширительного бачка.
  2. Завести мотор.
  3. Для выпуска воздуха из системы несколько раз сильно и резко нажать на педаль акселератора.


Выкрутив крышку бачка и резко нажав на педаль газа, можно освободить систему от воздушной пробкиЕсли же воздушной пробки не обнаружено, скорее всего, придётся менять электродвигатель. Работа эта не очень сложная, но требует максимальной концентрации.

6.14. Диагностика неисправностей генератора CS-121

Электрическая схема для проверки генератора на автомобиле

1. УГОЛЬНЫЙ ШУНТ 2. ВОЛЬТМЕТР 3. СОПРОТИВЛЕНИЕ 4. АМПЕРМЕТР 5. ГЕНЕРАТОР 6. БАТАРЕЯ 7. СОПРОТИВЛЕНИЕ НА КЛЕММЕ ПОЛОЖИТЕЛЬНОГО ПРОВОДА

Электрическая схема генератора

При исправном генераторе сигнализатор разряда батареи должен загораться при включении зажигания и гаснуть после пуска двигателя. Если сигнализатор указывает на ненормальную работу генератора или аккумуляторная батарея не заряжается, следует провести диагностику неисправности. Необходимо также иметь ввиду, что часто причиной разряда батареи является продолжительная работа потребителей электроэнергии при выключенном двигателе. Одной из причин разряда может быть неисправность выключателей ламп, например, освещения багажника или перчаточного ящика. В этом случае при закрывании крышек лампы не выключаются, а остаются включенными и разряжают батарею.

1) Визуально проверить состояние ремня и проводов.

2) При включенном зажигании и неработаю щем двигателе сигнализатор разряда должен гореть. Если он не горит, отсоединить электрические провода от генератора и соединить клемму провода L с “массой” через удлинительный провод с плавким предохра нителем на 5 А.

2а. Если сигнализатор включился, заменить генератор.

2б. Если сигнализатор по-прежнему не горит, то в цепи от замка зажигания до клеммы провода имеется разрыв. Кроме того, возможно перегорание лампы сигнализатора.

3) При включенном зажигании и работающем на небольшой скорости двигателе сигнализатор разряда должен быть выключен. Если он горит, отсоединить электрические провода от генератора.

3а. Если сигнализатор погас, следует заменить генератор.

3б. Если сигнализатор продолжает гореть, в цепи от клеммы провода до лампы сигнализатора имеется замыкание на “массу”.

4) Проверить работу генератора. Предупреждение

4а. Собрать электрическую схему, показанную на рис. Электрическая схема для проверки генератора на автомобиле. Убедиться в том, что угольный шунт выключен.

4б. При выключенном зажигании измерить и записать напряжение батареи.

4в. Снять клеммы проводов с генератора.

4г. Включить зажигание (двигатель не должен работать) и измерить цифровым тестером напряжение на клемме L-провода. Это напряжение должно быть примерно равно напряжение на выводах батареи. Если напряжение на клемме L сильно отличается от напряжения батареи, следует проверить электрическую цепь от сигнализатора до клеммы L на наличие разрыва или замыкания на “массу”. Устранить обнаруженные неисправности.

4д. Подсоединить провода к генератору.

4е. Запустить двигатель и измерить напряжение на выводах батареи при небольшой скорости вращения коленчатого вала. Это напряжение должно быть выше напряжения, измеренного в операции 4г, но не должно превышать 16 В. В противном случае необходимо заменить генератор.

4ж. Измерить силу тока генератора при небольшой скорости вращения коленчатого вала двигателя на холостом ходу. С помощью регулировки угольного шунта добиться получения максимального тока генератора при напряжении на выводах батареи не менее 13 В. Если измеренная сила тока отличается от номинального значения не более, чем на 15 А, генератор исправен. В противном случае следует заменить генератор.

4з. На генераторе, работающем в максимальном режиме, измерить вольтметром напряжение между корпусом генератора и отрицательным выводом батареи. Падение напряжения не должно превышать 0,5 В. Если падение напряжения превышает 0,5 В, проверить электрическую цепь между корпусом генератора и батареей и выявить причину. Очистить и подтянуть соединения проводов с “массой”.

Рекомендации по уходу и обслуживанию датчиков

  • Строго соблюдать рекомендации производителя по срокам технического обслуживания автомобиля;
  • Покупать детали с оригинальными каталожными артикулами. Точные данные указаны в руководстве по эксплуатации вашим техническим средством;
  • Проводить профилактику, устанавливать расходники, запчасти в сертифицированных СТО. Актуально в период нахождения машины на заводской гарантии. Нередки случаи аннуляции гарантии по причине стороннего вмешательства.
  • При появлении первых признаков неисправности двигателя обращайтесь в СТО;
  • Не практикуйте монтаж датчиков от других автомобильных марок, несмотря на то, что они совместимы. Внешнее сходство еще не гарантирует полноценную функциональность в действии;
  • Тщательно сверяйте каталожные артикулы на деталях при покупке, сопоставляйте с маркировкой, обозначенной в инструкции по эксплуатации.

При возникновении сложностей с заменой обращайтесь за помощью к специалистам СТО, менеджерам автосалонов. Дополнительно прочтите отзывы автолюбителей в сети интернет.

Почему плохо греет печка на Daewoo Nexia? Жар костей не ломит

Частенько владельцам данной популярной модели приходится разбираться с проблемой: почему плохо греет печка на Daewoo Nexia? Причем, если машина более-менее новая, то еще – куда не шло. А если авто прошло энное количество километров, отопление, особенно в холодные русские зимы, становится все хуже и хуже, и уже не идет ни в какое сравнение, к примеру, с той же вазовской классикой.

Это не есть хорошо, и данный огрех можно попытаться исправить своими руками, конечно же, при условии, что сам механизм обогревающего салон агрегата работает исправно, а ОЖ залита в систему, как положено и в нужном количестве.

Типовые параметры диагностики для серийных ЭБУ и полезыне видео

Типовые параметры «Евро-2»

  • Положение дросселя на холостом ходу: 0% = 0,52В (0,48-0,54).
  • Положение РХХ на холостом ходу (t ОЖ = 90’C) = 25 шагов (20-30).
  • Давление во впуске на холостом ходу (t ОЖ = 90’C) = 37 кПа (35-39).
  • Давление АТМ (для диагностики ДАД) = 99 кПа (96-101).
  • УОЗ на холостом ходу (t ОЖ = 90’C) = 7′ (4-9).
  • Если двигатель G15MF — на УОЗ не обращаем внимания.

Типовые параметры «Евро-3»

  • Положение дросселя на холостом ходу: 0%.
  • Положение РХХ на холостом ходу (t ОЖ = 90’C) = 20 шагов (18-33).
  • Давление во впуске на холостом ходу, 1.5 SOHC (t ОЖ = 90’C) = 37 кПа (35-39).
  • Давление во впуске на холостом ходу, 1.6 DOHC (t ОЖ = 90’C) = 35 кПа (33-37).
  • Давление АТМ (для диагностики ДАД) = 99 кПа (96-101).

Типовые параметры ЭБУ Микас (ЗАЗ Chance)

  • Oбopoты ХX (пpи t OЖ 89’C) = 900 oб\мин (870 — 950).
  • Положение РХХ на ХХ (при t ОЖ 90’C) = 20 шагов (17 — 22).
  • Bpeмя впрыcкa нa XХ (пpи t OЖ 89’C) = 3.80 мc (3.75 — 4.30) pacпрeдeлeнный («Eврo-3», с 2008 года)\ 2.20 мc (1.95 — 2,40) пoпapный впpыcк («Eвpо-2» дo 2007 г\в).
  • Дaвлeниe вoздyxa нa XХ (пpи t OЖ 89’C) = 290 мм. рт. ст (270 — 320).
  • Пoлoжeниe PХX нa XХ* (пpи t OЖ 89’C) = 34 шага (31 — 36).

Некоторые особенности функционирования систем отопления и рециркуляции Daewoo Nexia

Заметим, что при включенном продолжительный период времени режиме рециркуляции, возможно ухудшение состояния водителя и пассажиров из-за скопления в салоне углекислотных соединений. Поэтому использовать этот режим рекомендовано лишь в крайнем случае (перемещение по местности с сильным задымлением). Поэтому, когда проходит необходимость использования автономной вентиляции, рециркуляционный режим следует отключить. Также не рекомендовано его использование при низкой температуре окружающей среды, поскольку на стёклах в салоне будет скапливаться конденсат, который тут же превратиться в наледь. К особенностям работы кондиционера относится то, что он не включится, если переключатель положения вентилятора отопителя установлен в режим «0», то есть выключен. Это не считается неполадкой.

Печка является одним из самых капризных узлов автомобиля «Дэу Нексия». Знание алгоритма диагностики и устранения неисправностей отопителя позволит избежать неприятных ситуаций в холодное время года.

Расположение предохранителя печки

Иногда может перегореть предохранитель печки. В отличие от большинства автомобилей, блок предохранителей на «Дэу Нексия» расположен не в подкапотном пространстве, а в салоне. Предохранитель печки имеет красный цвет и находится в монтажном блоке в панели приборов. Для его замены потребуется:

  1. Слева от руля найти нишу блока предохранителей.
  2. Снять крышку с блока.
  3. Используя информацию о назначении каждого элемента на внутренней стороне крышки, найти красный предохранитель номиналом 10А и вытащить его щипцами для осмотра.


На крышке блока размещена подробная схема расположения предохранителей

Таблица: назначение предохранителей автомобиля «Дэу Нексия»

Обозначение предохранителя Номиналь­ный ток, А Назначение предохранителей
F1 10 ЭБУ (цепь от батареи)
F2 10 Лампы габаритного света, фонари освещения номерного знака
F3 10 FlaflyBHafl подушка безопасности
F4 20 Дальний свет фар
F5 10 Левая фара (ближний свет) Электропривод регулятора направления светового пучка левой фары
F6 10 Правая фара (ближний свет) Электропривод регулятора направления светового пучка правой фары
F7 30 Электробензонасос топливные форсунки
F8 20 Указатели поворота, аварийная сигнализация, сигналы торможения
F9 30 Стеклоочиститель ветрового стекла
F10 10 Привод крышки лючка горловины топливного бака, АБС, иммобилайзер
F11 10 Реле включения электромагнитной муфты компрессора кондиционера
F12 30 Электродвигатель вентилятора системы охлаждения (низкая скорость)
F13 20 Лампы света заднего хода, цепь генератора, комбинация приборов, предохранитель прикуривателя, звуковой мелодичный сигнал
Fi4 30 Звуковой сигнал, реле включения электродвигателя вентилятора системы охлаждения (высокая скорость)
F15 20 Часы с индикацией, плафон освещения салона Фонарь освещения багажника, электродвигатель привода антенны
F16 30 Моторедукторы стеклоподъемников
F17 10 Автомагнитола (цепь от замка зажигания)
F18 30 Управление замком крышки багажника, таймер электрообогрева заднего стекла, система центральной блокировки замков дверей, автомагнитола (цепь от батареи)
F19 30 Реле электровентилятора отопителя


Схема наглядно демонстрирует расположение предохранителей авто

Доработка печки для повышения эффективности ее работы

Суть доработки состоит в том, чтобы минимизировать потерю тепла антифризом. Для этого ОЖ  пустите по схеме, которая предусматривает исключение из нее расширительного бочка. Т.е. обратка должна быть соединена с заливным патрубком напрямую. Реализуется это через тройник.

Порядок действий:

  1. Обрезаем на расстоянии 5-6 см от расширительного бочка (РБ) шланг обратки.
  2. Со стороны РБ заглушите шланг с помощью болта и хомута.
  3. На растоянии 6-8 см от РБ отрезаем заливной шланг, отступаем 4-5 см и обрезаем его снова, тем самым укоротив.
  4. К тройнику с двух сторон подсоединяем только что обрезанный шланг, а третьей подключаем обратку.

Преимущество данной конструкции в том, что:

  1. Антифриз с минимальной потерей температуры снова вступает в работу.
  2. Не создаются пузыри в расширительном бочке (многие грешат на то, что именно они являются причиной воздушных пробок).
  3. Проще удалять воздух из системы.

При этом не пропадает возможность следить за уровнем ОЖ, а крышка-клапан РБ продолжает выполнять свои функции контроля давления в системе.

Как устранить неисправности печки Daewoo Nexia

Если неисправен реле-регулятор, то для его диагностики используем мультиметр. Подключаем клеммы на концевики, активируем, выставляем сопротивление 1Ом. Стрелка тяготеет к бесконечности — реле исправно, шкала уходит в «ноль» — замыкание в цепи.

Процесс замены реле достаточно прост. Как и в случае с предохранителем, отсоединяем контакты, извлекаем неисправное реле, подключаем новое.

Если замечаний к электрической проводке нет, тогда запускаем мотор, ожидаем нагрева до температуры 45 – 60°. От радиатора системы охлаждения поочередно проверяем каждый резиновый патрубок. Сопоставляем температуру. Если мотор прогрелся, а шланг холодный, теплый — засорение канала.

Устранить неисправность не сложно, но предварительно нужно:

  • слить антифриз;
  • ослабить фиксацию хомутов, стяжек;
  • снять резиновый патрубок, заменить новым;
  • вновь заправить систему жидкостью по уровню не ниже среднего.

Как сделать салон Дэу Нексия более теплым

Если водитель Нексии ощущает явный дискомфорт в салоне, который связан с зимним холодом, то в срочном порядке нужно что-то решать. Ведь холод может существенно подкосить здоровье как самого водителя, так и пассажиров. Многие специалисты придерживаются мнения, что решать проблему с холодным салоном нужно радикально. Это поездка на специализированное СТО и заказ полного спектра работ по утеплению салона:

  1. Замена уплотнительных элементов кузова
  2. Дополнительная защита дверей утеплителем
  3. Герметизация и утепление пола

Камнем преткновения качественного утепления салона Daewoo Nexia является, конечно же, стоимость подобных работ. На совесть сделанная работа может обойтись заказчику свыше $1000. Подавляющее большинство водителей вынуждены искать более доступные варианты утепления. Одним из них является подтяжка печной заслонки.

Доработка печки автомобиля «Дэу Нексия»

Народные умельцы придумали схему, которая делает работу печки более эффективной. Она предполагает возвращение антифриза из радиатора не в расширительный бачок, а в его патрубок. Это, в свою очередь, позволяет более эффективно использовать тепло антифриза для отопления салона.

Для реализации этой схемы потребуется тройник для распределения антифриза. Его можно подобрать в автомагазине или собрать самостоятельно из сантехнических элементов. Алгоритм установки тройника следующий:

  1. Отрезать патрубок возврата антифриза, находящийся в верхней части расширительного бачка, на расстоянии 6 см от самого бачка.

    Обратный патрубок отрезается на расстоянии 6 см от бачка

  2. Вставить заглушку в патрубок, чтобы исключить вытекание жидкости. В качестве заглушки можно использовать болт подходящего размера, закреплённый в шланге хомутом. Для надёжности соединения можно использовать ФУМ-ленту.

    Чтобы антифриз не вытекал, в патрубок вставляется заглушка

  3. С обеих сторон немного надрезать патрубок, идущий к нижнему штуцеру бачка. При этом потребуется укоротить шланг на 4 см.
  4. Надеть на этот патрубок тройник.

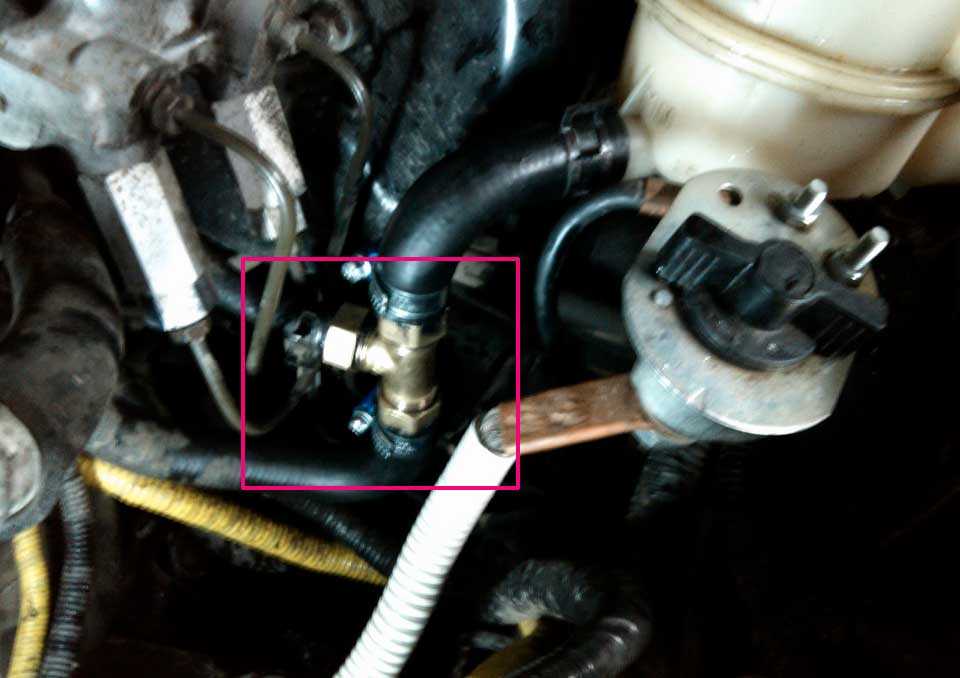

    Для повышения эффективности печки в систему врезается тройник

  5. Подсоединить к ройнику шланг обратной подачи.
  6. Все штуцера и места соединений обжать хомутами.

Работа датчика положения коленвала

Функция датчика положения коленчатого вала — это синхронизация работы систем впрыска и зажигания. Он передает информацию о положении (угле поворота) коленвала в конкретный момент времени на электронный блок управления двигателем (ЭБУ), который, в свою очередь дает команды на зажигание топливной смеси в двигателе. Соответственно, при выходе датчика из строя двигатель попросту перестанет работать, то есть, заглохнет или не запуститься. Однако в большинстве случаев неисправность датчика положения коленвала выражается в отрыве или нестабильности провода питания и сигнала.

Принцип работы

Работа датчика ДПКВ, независимо от типа по котором работает заключается в том, чтобы отслеживать отсутствующий зубец на венце коленвала (или два зубца, в зависимости от конструкции конкретного двигателя). Для этого существует так называемый синхронизирующий диск, по периметру которого расположены указанные металлические зубцы. Соответственно, датчик фиксирует их по магнитному полю. Однако он также “чувствует” пропуск двух из них, соответственно, в нем не образуется электрический сигнал. Происходит пропуск, что и является сигналом для ЭБУ о положении коленчатого вала в определенном положении и синхронизации системы зажигания по цилиндрам.

Так, если это магнитно-индукционный датчик, то он работает в магнитном поле (намагниченный сердечник с обмоткой из медной проволоки) и когда мимо него проходят металлические зубья диска синхронизации в нем появляется электрический ток (сигнал), который и передается на ЭБУ, сигнализируя об определенном положении коленчатого вала (соответствует положению пропущенных зубьев).

Датчики Холла работают на они так называемом эффекте Холла, который заключается в том, что возникает сигнал при пересечении переменным магнитным полем диска синхронизации, то есть, постоянного поля датчика положения коленчатого вала. При этом изменяется его напряжение, которое и является сигналом, передаваемым на электронный блок управления.

Реже на автомобилях можно встретить так называемые оптические датчики. Они работают по принципу источника и приемника света через зубья синхронизирующего диска. Соответственно, в случае, если светопринимающий элемент отмечает, что свет пропал на большее, чем положено, время, то это становится сигналом для электронного блока управления об определенном положении коленвала с теми же последствиями, что и для датчиков других типов.

Кроме того ДПКВ не только фиксируют положение коленвала в конкретный момент времени, но и определяют частоту его вращения.

Как увеличить ход заслонки печки Дэу Нексия

Прежде чем кидаться по уши в болото можно попробовать просто повысить эффективность печного обогрева. Данную работу вполне может выполнить даже водитель без опыта. Она не требует абсолютно никаких финансовых затрат.

На центральной консоли торпедо предусмотрен блок управления климатсистемой. Одним из ее главных регуляторов является переключатель температурного режима. Он занимает крайнее правое положение.

Данный регулятор управляет заслонкой печки. Если перевести регулятор в крайнее правое положение (красная зона, самый сильный нагрев), то заслонка должна открыть воздушный канал, ведущий через радиатор печки. Канал печки откроется, а обводной канал, через который поступает холодный воздух, должен полностью закрыться.

Но по мере роста пробега Дэу Нексия регулирующий тросик заслонки растягивается, что ведет к неплотному перекрытию обводного канала, через который поступает холодный воздух. Известны случаи, что переведя регулятор температуры на максимальный нагрев заслонка перекрывала обводной канал всего на 70%. В таком случае печка на ровном теряет 30% своего потенциала!

Артикульный номер троса регулировки воздухопритока: 759049-GM.

Поправить заслонку очень просто. Нужно лишь подтянуть лапку заслонки. Делается это по следующей схеме:

Переводим регулятор температуры в крайнее правое положение, то есть на максимальный нагрев. Данный шаг является обязательным. Если поставить регулятор не в крайнее правое положение, то собьется ход заслонки.

  • Заглядываем под вещевой ящик на пассажирском месте. Необходимо получить доступ к месту крепления тросика регулятора температуры. Он крепится специальным держателем, который является составной частью оплетки троса.
  • Выкручиваем саморез, которым фиксируется держатель. Его нужно полностью выкрутить, так как он является коротким.

  • На место короткого самореза нужно вкрутить более длинный. Это нужно для того, чтобы создать дополнительное место фиксации для стягивающего хомута.
  • При помощи пластикового хомута стягиваем лапку заслонки и саморез держателя троса. При затяжке тросика не нужно особо усердствовать, так как элементы регулировки климатсистемы изготавливаются из пластика. Затянуть нужно так, чтобы заслонка надежно зафиксировалась в крайнем положении, но без фанатизма.

Данный прием позволяет полностью открыть теплый воздуховод и на 100% закрыть холодный канал. Как понятно, с данной настройкой придется кататься все время. Если вдруг нужно будет уменьшить температуру в салоне, то придется убирать стяжной хомут.

Кардинально решить проблему с растянутым тросиком блока управления отоплением можно лишь полной заменой старого троса на новый аналог. Для этого нужно демонтировать блок управления и разобрать его. В блоге по ремонту Дэу Нексия есть очень подробный и информативный обзор на тему демонтажа и разбора блока управления климатсистемой.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Daewoo
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
