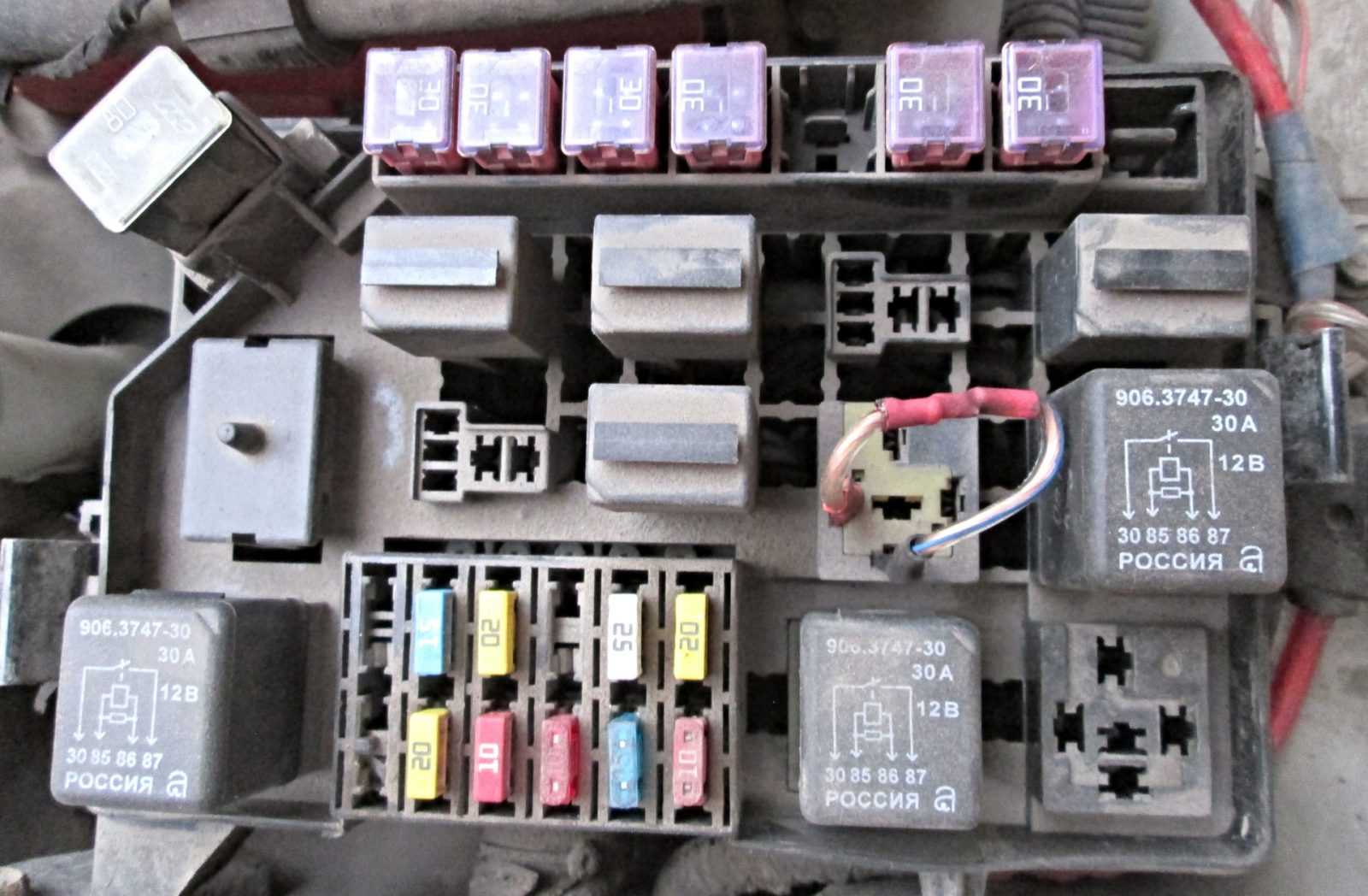

Блок предохранителя в моторном отсеке

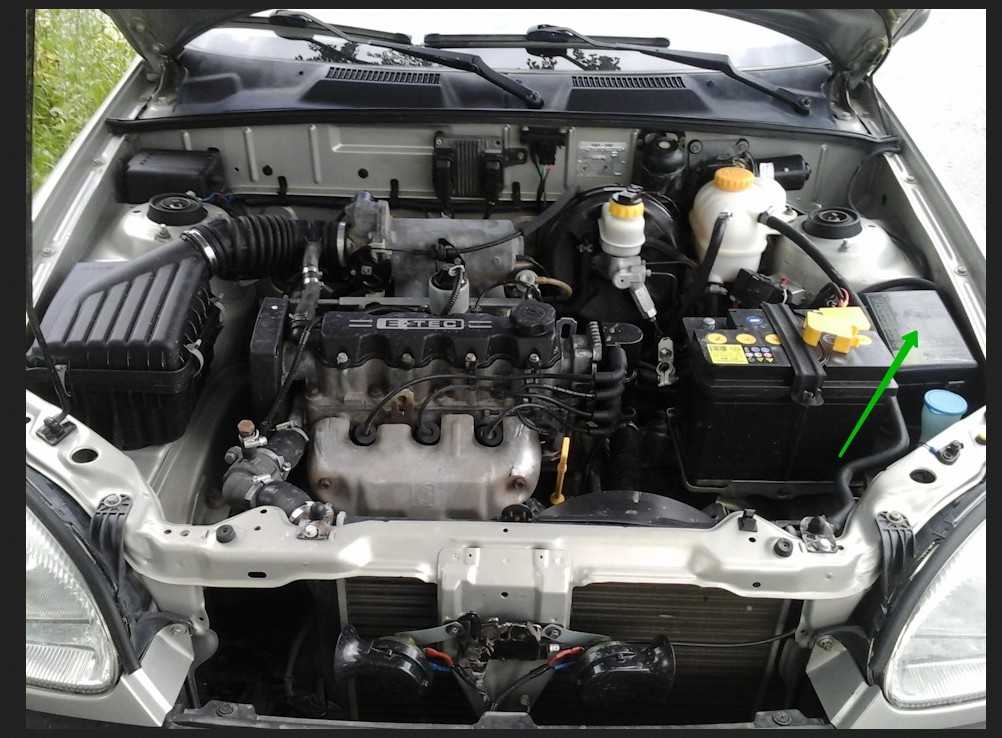

Данный блок располагается рядом с аккумулятором. Чтобы добраться до предохранителей, необходимо открыть крышку, которая держится на отстегивающихся клипсах. Защитные устройства, расположенные в моторном отсеке, считаются основными. Эти компоненты предотвращают короткое замыкание в цепях, от которых зависит работоспособность замка зажигания.
В данном блоке объединены устройства, каждое из которых отвечает за защиту конкретной электроцепи.
| Название (номинальный ток в амперах) | Тип защищаемой цепи |
| eF1 (80) | Разные электрические устройства. |
| eF2 (30) | Элементы управления, которые срабатывают при запуске двигателя (топливный насос и лампы на панели приборов). |
| eF3 (30) | Элементы, которые контролируют работу электропривода дверных стекол, вентилятора салонной системы отопления и стартера. |
| eF4 (30) | Электрические моторы управления вентиляторами. |
| eF5 (30) | Моторы, поднимающие и опускающие дверные стекла. |
| eF6 (50) | Запасной. |
| eF7 (30) | Электроцепь, питающая систему обогрева стекла на корме. |
| eF8 (30) | Электрический мотор, включающий вентилятор салонного отопителя. |
| D9 (диод) | Электромагнитная муфта, встроенная в компрессор системы кондиционирования. |
| eF10 (20) | Галогенная оптика, отвечающая за работу дальнего света. |
| eF11 (10) | Галогенная лампа, встроенная в левую переднюю фару и отвечающая за ближний свет. Также электроцепь, питающая мотор-редуктор, который регулирует направление светового пучка. |
| eF12 (10) | Как и eF11, но только для правой передней фары. |
| eF13 (10) | Лампы, встроенные в аудиосистему, габаритные огни слева и сзади, панель приборов, противоугонные фонари, пепельница и кондиционер. Также электроцепь, питающая переключатель регулятора, который отвечает за направление светового пучка. |
| eF14 (10) | Лампы, расположенные над зоной с номерным знаком, а также встроенные в габаритные огни спереди и справа, в задний правый стоп-сигнал. |
| eF15 (15) | Галогенные противотуманные лампы. |
| eF16 (15) | Насос, обеспечивающий подачу горючего. |
| eF17 (10) | Электроцепь, включающая звуковой сигнал. |
| eF18 (10) | Предохранитель электромагнитной муфты, встроенной в компрессор системы кондиционирования. |
| eF19 (25) и eF20 (20) | Контакт «30» реле передних фар и габаритных огней соответственно. |
В указанном отсеке также располагаются реле, отвечающие за бесперебойную подачу энергии к электромоторам основного (К8) и дополнительного (К4) вентиляторов охлаждения (включая отдельное реле К11), дверных стекол (К7) и топливного насоса (К9). Кроме того, эти элементы обеспечивают защиту:
- электроцепи звукового сигнала (K1);
- огней передних фар (K2);
- электромагнитной муфты компрессора системы кондиционирования (К3);
- огней противотуманных фонарей (К5);
- ламп, встроенных в салонный плафон, панель приборов, передние и задние габаритные фонари (К6);
- элементы системы электроподогрева стекла на корме (К10);
Устройство F1 также обеспечивает защиту электроцепей, которые питают элементы, подключенные к F2-F7 и F15-F20. В некоторых версиях «Ланоса» часть указанных предохранителей не используется ввиду отсутствия соответствующего оборудования.
Подробное руководство по замене блока предохранителей Chevrolet Lanos
Автомобиль Шевроле Ланос заслужил отличную репутацию и пользуется спросом отечественных водителей. Практически все отмечают его надежность, неприхотливость, экономичность и простоту в обслуживании.
Автомобиль Шевроле Ланос
Конструкция действительно проста и продумана до мелочей
Не обошли разработчики вниманием и систему защиту электрооборудования, разместив предохранители в двух блоках, а также в одном дополнительном с реле
Но ситуация, когда отказывает какой-то электропотребитель, может приключиться даже на таком надежном транспортном средстве. К примеру, очень часто отказывает прикуриватель, освещение или отопление. Некоторые водители сразу же теряются и едут на СТО, тратя немалые деньги за то, что могли бы сделать самостоятельно буквально за несколько минут.
Автомобиль Шевроле Ланос приобретают в основном люди со средним достатком, поэтому выполнение многих работ для многих очень актуально.
Где находятся предохранители Шевроле Ланос?
В автомобиле Шевроле Ланос электропредохранители находятся в двух отсеках первый — основной в легкодоступном месте под капотом рядом с аккумулятором. Второй — в салоне в левой части торпедо. Также еще есть один блок с реле под крышкой регулятора фар.
Полезное видео об автомобильных электропредохранителях Вам обязательно пригодится.
Инструкция по снятию и замене
Замена предохранителей и реле на автомобиле Шевроле Ланос как под капотом, так и в салонном блоке практически идентична.
Перегоревший электропредохранитель
Подготовка
Перед тем, как перейти к замене предохранителя, рекомендуем обесточить систему. Для этого выключаем зажигание и для перестраховки вытаскиваем ключ. Также нелишним будет отсоединить минусовую клемму батареи.
Шаги
- Если у вас отказал какой-то потребитель, то первым делом устанавливаем, в каком блоке он находится. Делается это очень просто. Смотрим в расшифровке его номер, затем на схеме находим его расположение.
- Если электропредохранитель находится в моторном отсеке, то нам нужно снять пароотводящий шланг и открыть крышку. Если требуемый нам элемент расположен в салонном отсеке, то достаточно открыть саму крышку. Это все отличия замены предохранителя в моторном отсеке или салонном.
- Далее при помощи пинцета извлекаем проблемный предохранитель. Рассматриваем его, стараясь визуально определить, целый он или перегорел. Лучше, конечно, эту работы выполнить при помощи тестера. Хотя и визуально должно быть заметно, что токопроводящая часть перегоревшая, а в некоторых случаях может быть подплавлена и сама пластиковая оболочка.
- Теперь нам нужно из запасного комплекта достать аналогичный по номиналу предохранитель и установить на место перегоревшего.
- Ставим на место клемму «-» АКБ. Заводим автомобиль.
- Проверяем работу потребителя.
Если проблема была в предохранителе, то оборудование должно заработать. Если же электропредохранитель опять перегорел, то проблема намного серьезнее. Нужно осмотреть проводку и сам потребитель.
Расшифровка схемы с защитными элементами в салонном отсеке
Рекомендации по эксплуатации
- Каждый предусмотрительный водитель обязательно располагает комплектом с электропредохранителями различного номинала, в особенности это необходимо тем водителям, которые ездят на дальние расстояния. Стоят они копейки, в определенный момент могут хорошо выручить.
- Иногда если отказывает какое-то оборудование, а электропредохранитель цел, достаточно немного пошевелить его в разъеме. Возможно, нагар или ржавчина стали причиной разрыва цепи.
- Заменяйте только элементом аналогичным по номиналу. Если поставите меньшего, он может сразу перегореть. Если большего, то он не сможет должным образом защитить оборудование.
- Ни в коем случае не ставьте проволочки или жучки, которые в некоторых ситуациях могут стать причиной возгорания авто.
Видео «Как найти требуемый защитный элемент»
В этом видео показано, какой предохранитель отвечает за топливный насос. Электропредохранитель прикуривателя меняется так же.
Где находятся предохранители на Шевроле и ДЭУ Ланос
Один из главных вопросов, которым задаются все автовладельцы, заключается в том, где находятся предохранители. Перед тем, как выполнить диагностику цепи питания того или иного неработающего электроприбора, следует первоначально отыскать нужный предохранитель. На Ланосе имеется три места, где располагаются эти устройства. Более подробно об их расположении, выясним далее.
На Ланосах ставится три блока предохранителей и реле. Их места расположения известны далеко не всем автовладельцам, поэтому представляем вниманию информацию с фото:
- Блок в подкапотном пространстве. Если снять крышку блока, то можно обнаружить наличие не только защитных устройств, но и реле. Этот блок является основным, так как именно здесь находятся устройства, отвечающие за защиту цепи замка зажигания
- Блок в салоне возле ног водителя. На этом блоке расположены только предохранители без реле. На этом блоке расположены защитные устройства, включенные в цепь салонных электроприборов — освещение салона, аварийная сигнализация, магнитола, питание ЭБУ, габариты и прочие
- Блок реле под панелью приборов. Чтобы получить к нему доступ, необходимо снять декоративную заглушку сбоку на торпеде или же снять панель блока электрокорректора фар. Этот блок оснащен только реле
- Дополнительный предохранитель установлен с правой стороны в районе ног пассажира. Надо отметить, что этот элемент устанавливался не на все автомобили Ланос, а только на тех, у которых имеется антиблокировочная система ABS. Его номинал 10А
- Дополнительные реле также установлены под капотом автомобиля с левой стороны возле моторного отсека
Зная, где располагаются блоки предохранителей и реле на Шевроле и ДЭУ Ланос, необходимо разобраться, за защиту и работоспособность каких электроприборов они отвечают.
Прикуриватель не работает шевроле ланос – Не работает прикуриватель на Шевроле Ланос
Автомобиль: Шевроле Ланос.Спрашивает: Александр Смирнов.Вопрос: не работает прикуриватель на Шевроле Ланос, в чём может быть проблема?
Перестал работать прикуриватель. Предохранитель проверил., даже для надёжности заменил, всё равно не пашет. Перестал работать после того, как я воткнул в него 2 Амперную зарядку для планшета.
Благодарю за советы, хочу по теплу починить. А то по работе очень мне нужен он.
Не работает прикуриватель на Шевроле Ланос? Починим!
Прикуриватель вблизи.
Прикуриватель на этом авто располагается на тоннеле пола возле передней панели.
Часто такое гнездо может использоваться для подсоединения различных потребителей энергии в авто. Это может быть, например, зарядное устройство или навигатор.
The following two tabs change content below.
Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!
Основные неисправности
Проверьте фиксацию прикуривателя в гнезде.
Основной неисправностью прикуривателя является то, что он плохо фиксируется в гнезде.
Это происходит потому, что пластинки, которые держат нагревательный элемент, слегка разогнулись. Чтобы исправить такую ситуацию, можно слегка разогнуть пластины. Сделать это можно при помощи обычной отвёртки.
Выход из строя предохранителя
Расположение блока предохранителей в салоне.
Ещё одной причиной, по которой не работает прикуриватель, считается повреждение предохранителя F10. Он 15 Ампер.
Расположена такая деталь в монтажном блоке в районе ног водителя. Такой предохранитель предназначен только для прикуривателя, а потому, если он перегорит, то работать не будет только прикуриватель. Перегореть предохранитель может по причине того, что в гнездо вставлен сильный потребитель электричества. В таком случае стоит поменять предохранитель, найдя его по схеме.
Поломка прикуривателя
Внешний осмотр.
Если после замены предохранителя он не работает, то проверьте напряжения на клеммах прикуривателя. Если оно есть, то неисправен сам прикуриватель. В вашем случае скорее всего так.
Отлично подходит прикуриватель от ВАЗ-2108.
Бывает, что перегорает и сама плюсовая шайба в предохранителе из-за большой нагрузки. В таком случае прикуриватель придётся менять полностью. Установка и демонтаж элемента производится при помощи обычной отвёртки.
Можно запитаться от аккумулятора напрямую! Об этом в видео ниже.
carfrance.ru
Не работает прикуриватель на Шевроле Ланос
Гнездо прикуривателя на легковом автомобиле Шевроле Ланос (Chevrolet Lanos) установлено на облицовке тоннеля пола рядом с передней панелью.
В настоящее время, оно чаще используется не по его прямому назначению, а для подсоединения к нему различных дополнительных потребителей электрической энергии, таких как: навигатор, зарядное устройство сотового телефона, автомобильного пылесоса, компрессора для подкачки шин и т.д.
При прямом использовании прикуривателя, которое возможно только при включённом зажигании, заключающемся в нагреве пластин до температуры, которая позволяет зажечь сигарету, основной неисправность является его не фиксация в гнезде.
Ещё одна, часто встречающаяся неисправность, это перегорание пятнадцати амперного предохранителя F10. Он синего цвета, а его местом расположения является монтажный блок, устроенный в левой передней боковине кузова в районе ног водителя. Этот предохранитель, защищает только электрическую цепь прикуривателя, и при его перегорании не будет работать только он один.
А вот выход из строя этого предохранителя F10 связан в основном с использованием гнезда прикуривателя, как розетки для подсоединения к нему дополнительных устройств.
Происходит это либо из-за несоответствия размеров штекера, диаметру гнезда прикуривателя, либо подсоединяется устройство (например, мощный автомобильный компрессор) чей пусковой ток больше номинала предохранителя равного 15-ти амперам.
Устранить перегорание предохранителя не так сложно, отрыл крышку монтажного блока, взял пинцет, закреплённый на этой же крышке, нашёл по схеме место расположения перегоревшего предохранителя F10, а затем вытащил его и установил новый.
Но бывают случаи, когда сгорает не только предохранитель F10, но и в результате высокой температуры, которая образуется в момент короткого замыкания внутри гнезда прикуривателя, плавится специально установленная под плюсовой контакт шайба.
В этом случае придётся менять не только предохранитель, но и само гнездо прикуривателя, которое достаточно легко можно вынуть с места установки при помощи плоской отвертки.
Рекомендации по эксплуатации
- Каждый предусмотрительный водитель обязательно располагает комплектом с электропредохранителями различного номинала, в особенности это необходимо тем водителям, которые ездят на дальние расстояния. Стоят они копейки, в определенный момент могут хорошо выручить.
- Иногда если отказывает какое-то оборудование, а электропредохранитель цел, достаточно немного пошевелить его в разъеме. Возможно, нагар или ржавчина стали причиной разрыва цепи.
- Заменяйте только элементом аналогичным по номиналу. Если поставите меньшего, он может сразу перегореть. Если большего, то он не сможет должным образом защитить оборудование.
- Ни в коем случае не ставьте проволочки или жучки, которые в некоторых ситуациях могут стать причиной возгорания авто.
Назначение реле Daewoo Nexia
Предназначены для включения силовых приборов повышенной производительности. Если использовать обычный выключатель – он быстро сгорит.Служат своеобразным выключателем.
Реле габаритов
В моделях машин 2003 и других годов производства, габаритные огни питаются через блок К3. Это обычный элемент, заменяемый за 15 минут.
Реле фар
Оптические элементы машины обладают сложной структурой. Здесь разгрузочное реле противотуманок К4 для передней и задней части. Отдельно выведены выключатели К5, одновременно служащие для активации габаритов. Система нужна, чтобы уберечь основную релюшку от расплавления. Когда работает только один элемент без разгрузки, он сильно греется.
В отличие от ПТФ, головная оптика менее требовательна. Особенно, когда пользователь монтирует диодные лампы. Для ее работы достаточно одного элемента К6.
Реле бензонасоса
К3 отвечает за топливный насос, независимо от того 16 или 8 клапанов стоит на двигателе. Расположение элемента можно посмотреть на фото.
Где находится реле стартера
В обычном виде не существует, его роль выполняет втягивающее. Расположение детали стандартное для всех машин. Оно крепится на 2 болта к корпусу пускового мотора.
Реле указателей поворота
К2 также включает только одну схему. В стандартной цепи машины деталь расположена в основном блоке и имеет типичную конструкцию. Цена устройства не превышает 50 рублей и заменить его можно самостоятельно. Каталожный номер продукта зависит от производителя и точной модификации.
Аварийная сигнализация
Реле К2 также отвечает и за аварийку так как установка не работает одновременно с поворотами – это возможно. В дополнение производитель нагрузил систему питанием звукового сигнала.
В результате такая многозадачность приводит к частым отказам и необходимости установки дополнительного устройства.
Компрессор кондиционера
Система активации муфты проходит через элемент К8 блока. В машинах, где подобного устройства нет, узел является запасным и не подключен.
Вентилятор охлаждения
Система принудительного охлаждения радиатора подразумевает два режима работы. Элемент К1 отвечает за работу устройства на второй скорости. После включения высокой частоты вращения устройство обдувается максимально интенсивно.
За низкие обороты кулера отвечает элемент К7. Он первым вступает в работу и гораздо чаще выходит из строя.
Сложная конструкция предохранителей обусловлена повышенным энергопотреблением и нагрузкой.
Реле стеклоподъемников
Отдельные модификации Нексии оборудованы электрическими подъемниками боковых стекол. В 2009 году производитель стал монтировать блоки по умолчанию. Изготовитель не учитывает, что фабричные клавиши не могут долго служить в режиме повышенной нагрузки.
Для повышения долговечности отдельные владельцы монтируют в схему системы включения через специальное реле.
Зажигание
За стабильную работу системы отвечает реле К13. Главное в работе устройства то, что снимается нагрузка с магистралей управления и проводка не греется.
Давление масла
На Нексии всех годов выпуска указанное реле монтируется на специальной перемычке блока цилиндров. Деталь устанавливается параллельно с РТН и осуществляет дубляж управления питанием бензонасоса после повышения давления более 2,8 мПа.
Если узел вышел из строя его меняют целиком.
Регулятор напряжения генератора
Устройство предназначено для стабилизации выходящего напряжения от генераторной установки. При разных скоростях вращения двигателя, показатели скачут, что может повредить проводку и оборудование машины.
Регулятор установлен возле генератора и через него проходит силовая магистраль.
Центральный замок
В машине узел расположен возле ЦЗ в нише левой передней двери. Его замена осуществляется после снятия карты и всех накладок.
Реле печки Нексия: где находится
За питание первых трех режимов работы отопителя отвечает К9. На самой высокой скорости работа вентилятора защищена элементом К12. Подобная конструкция помогает разгрузить регулятор и проводку.
Зарядка
На моделях 2010 года и более ранних, реле регулятора расположено на корпусе устройства. Проверить его работоспособность можно мультиметом. Если во время работы мотора напряжение в сети превышает отметку 16v – устройство неисправно.
Зуммер-реле
Деталь расположена на обратной стороне монтажного блока и отвечает за подачу сигнала, когда водитель вышел из машины и забыл выключить освещение.
Заменить узел достаточно просто – следует просто вынуть его из паза и установить новый элемент на прежнее место.
предохранителей Замена и реле Шевроле Ланос
Схема предохранителей калина 1 седан
Работу при проводим выходе из строя предохранителей и реле.снятии При предохранителей и реле обязательно отсоединяйте провода клемму от «минусового» вывода аккумуляторной батареи.
На монтажного крышке блока в моторном отсеке нанесена расположения схема предохранителей и реле и указано их назначение. доступа Для к предохранителям и реле, расположенным в монтажном моторного блоке отсека…
…вынимаем пароотводящий шланг из крышке на держателя монтажного блока.
Отжав две защелки пружинные, снимаем крышку монтажного блока.
извлекаем Пинцетом предохранитель. Неисправный предохранитель определяем по перемычке перегоревшей. Заменяем перегоревший предохранитель новым.
малого Реле размера вынимаем из блока с помощью Реле. пинцета большого размера вынимаем из блока Для. рукой доступа к предохранителям монтажного блока в автомобиля салоне…
…нажимаем на фиксатор крышки…
…и снимаем левой крышку обивки боковины.
На обратной стороне нанесена крышки схема расположения предохранителей и указано их помощью.
С назначение пинцета из монтажного блока в моторном можно отсеке заменить перегоревший предохранитель новым.реле Новое или предохранитель следует устанавливать вышедшего вместо из строя только после определения и причины устранения неисправности. Разрешается использовать только ные стандарт предохранители, рассчитанные на определенную величину тока номинального (величина номинального тока предохранителя его на указана корпусе).
ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В ОТСЕКЕ МОТОРНОМ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые EF1 (80) Цепи предохранителей EF15 – EF2 и F1 – F7 EF20 (30) Выключатель зажигания (цепи питания приборов комбинации и топливного насоса) EF3 (30) Выключатель стартер (зажигания, вентилятор отопителя, электростеклоподъемники) EF4 (30) основного Электродвигатели и дополнительного вентиляторов EF5 (30) Электродвигатели EF6 стеклоподъемников (50) Не используется EF7 (30) Элемент обогрева стекла заднего EF8 (30) Электродвигатель вентилятора отопителя (4-я диод) D9 (скорость) Электромагнитная муфта компрессора кондиционера Лампы (20) EF10 блок-фар (дальний свет) Лампа (10) EF11 левой блок-фары (ближний мотор), свет-редуктор регулятора направления пучка левой света блок-фары EF12 (10) Лампа блок правой-фары (ближний свет), мотор-регулятора редуктор направления пучка света правой фары-блок EF13 (10) Лампа сигнала торможения/света габаритного в левом заднем фонаре (габаритный подсветка), свет комбинации приборов, мелодичный сигнал, габаритного лампа света в левой блок-фаре, регулятора переключатель направления пучков света фар, лампы выключатель противотуманного света в заднем фонаре, выключатель, часы аварийной сигнализации, подсветка пепельницы, выключатель, аудиосистема кондиционера
РЕЛЕ МОНТАЖНОГО БЛОКА В МОТОРНОМ Обозначение ОТСЕКЕ / Наименование / Включаемые цепи К1 Реле сигнала звукового Звуковой сигнал К2 Реле фар блок Лампы-фар К3 Реле компрессора кондиционера муфта Электромагнитная компрессора кондиционера К4 Реле электродвигателя вентилятора дополнительного Электродвигатель дополнительного вентилятора системы Реле К5 охлаждения противотуманных фар Лампы противотуманных Реле К6 фар габаритного света и освещения салона габаритного Лампы света в блок-фарах, лампы торможения сигналов/габаритного света в задних фонарях (свет габаритный), лампы подсветки комбинации приборов, плафона лампа освещения салона К7 Реле стеклоподъемников стеклоподъемников Электродвигатели К8 Реле электродвигателя основного вентилятора основного Электродвигатель вентилятора системы охлаждения К9 Реле насоса топливного Электродвигатель топливного насоса К10 электрообогревателя Реле заднего стекла Элемент обогрева стекла заднего К11 Управляющее реле вентиляторов охлаждения системы Реле электродвигателей основного и дополнительного системы вентиляторов охлаждения
ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В АВТОМОБИЛЯ САЛОНЕ Обозначение предохранителя / (номинальный ток, А) / элементы Защищаемые F1 (10) Лампа плафона освещения багажника, плафона лампа освещения салона, лампа противотуманного левом в света заднем фонаре, электродвигатель привода Выключатель
Порядок действий по проверке электрического реле
Выяснить причину остановки работы бензонасоса можно путем проверки цепей его включения, в которую входит реле. Оно представляет собой электрическое устройство, которое по команде электронного блока питания обеспечивает подачу питания к электродвигателю насоса, а при размыкании контактов прекращает такую подачу. Его неисправность зачастую связана с поломкой его катушки либо вследствие окисления или подгорания контактов, которые нужно будет почистить.
Реле бензонасоса Шевроле Ланос, где находится управляющая и управляемая часть (контактная группа), как и предохранители, расположено в монтажном блоке моторного отсека – в правом переднем углу.
Для проверки исправности реле К9 понадобятся такие приборы, как мультиметр или контрольная лампочка, пробник и кусок провода. Однако при неработающем бензонасосе, прежде всего, рекомендуется проверить исправность предохранителей F17 и F16, характерных для Шевроле Ланос. Как проверить реле бензонасоса – вопрос часто встречаемый, и ответ довольно прост ‒ нужно всего лишь воспользоваться одним из приведенных ниже способов.
- Сначала потребуется извлечь устройство из монтажного блока и заменить его исправным типом, например, реле К7 (для стеклоподъемников). Включение топливного насоса с альтернативным реле свидетельствует об неисправности реле. Если же он не включился – проверяем силовую и управляющею цепь электрического устройства.
- При отсутствии запасного исправного реле аналогичным выше способом проверить исправность устройства является установка между контактами 30 и 87 перемычки (куска провода, канцелярской скрепки), которая их при включенном зажигании замкнет.
- Определить, нужна ли замена устройства можно путем измерения напряжения между контактом 86 и «массой» (минусом). При включенном зажигании оно должно быть равно 12 В. Также проверяем напряжение между контактом 30 и «массой». Оно равно напряжению бортовой сети. Его отсутствие говорит об обрыве проводов между контактами и массой. В обратном случае надо осуществить подключение пробника между контактом 85 колодки жгута реле и клеммой плюса аккумулятора. Не загоревшаяся лампа пробника при включении зажигания свидетельствует о неисправности контролера или разрыве проводов. Загорание лампы говорит о необходимости замены электрического устройства.
- Также при помощи тестера в режиме омметра между контактом 85 и массой автомобиля можно измерить сопротивление, которое при исправной цепи должно быть 1 Ом.
Автолюбители, заинтересовавшиеся данной моделью, могут узнать, сколько стоит новый Шевроле Ланос на различных интернет-сайтах. Цена на новый седан варьируется от 250 тыс. руб. и выше в зависимости от комплектации: базовой S, средней SE и максимальной SX.
Daewoo Lanos Chevrolet Lanos
Предохранители
Таблицы расшифровок блока предохранителей Volkswagen Passat B3
При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Необходимо заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.
Блок предохранителей и реле в моторном отсеке
ПримечаниеСхема расположения предохранителей в блоке указана на крышке блока предохранителей.
| Номер предохранителя/номинальный ток (А) | Защищаемая цепь |
| F1/80 | Различное электрооборудование |
| F2/30 | Электрооборудование, работающее при повороте ключа в положение АСС и ON и отключающееся при повороте ключа в положение START |
| F3/30 | Электрооборудование, работающее при повороте ключа в положение АСС, ON, START |
| F4/30 | Вентилятор системы охлаждения двигателя |
| F5/30 | Стеклоподъемники с электроприводом (если оборудовано) |
| F6/40 | Не используется |
| F7/30 | Обогрев заднего стекла |
| F8/30 | Вентилятор системы вентиляции |
| F9/15 | Передние противотуманные фары (если оборудовано) |
| F10/15 | Топливный насос |
| F11/10 | Звуковой сигнал |
| F12/10 | Не используется |
| F13/25 | Передние фары |
| F14/20 | Наружное освещение |
| F15/10 | Не используется |
| F16/20 | Дальний свет передних фар |
| F17/10 | Ближний свет передней левой фары |
| F18/10 | Ближний свет передней правой фары |
| F19/10 | Электрокорректор фар, стоп-сигнал, наружное освещение с левой стороны |
| F20/10 | Стоп-сигнал, наружное освещение с правой стороны |
| R1 | Звуковой сигнал |
| R2 | Фары |
| R3 | Не используется |
| R4 | Вентилятор системы охлаждения двигателя (низкая скорость) |
| R5 | Противотуманные фары (если оборудовано) |
| R6 | Наружное освещение |
| R7 | Стеклоподъемники с электроприводом (если оборудовано) |
| R8 | Вентилятор системы охлаждения двигателя (высокая скорость) |
| R9 | Топливный насос |
| R10 | Обогрев заднего стекла |
| R11 | Не используется |
ПримечаниеБлоки реле и предохранителей могут отличаться, в зависимости от комплектации автомобиля.
Блок предохранителей и реле в салоне
ПримечаниеСхема расположения предохранителей в блоке указана на крышке блока предохранителей.
| Номер предохранителя/номинальный ток (А) | Защищаемая цепь |
| F1/10 | Освещение салона и багажного отделения, задние фонари |
| F2/10 | Наружное освещение, фары, часы |
| F3/15 | Аварийная сигнализация |
| F4/15 | Центральный замок |
| F5/10 | Система управления двигателем |
| F6/10 | Аудиосистема |
| F7/15 | Стоп-сигналы |
| F8/- | Диод |
| F9/10 | Аудиосистема |
| F10/15 | Прикуриватель |
| F11/10 | Комбинация приборов |
| F12/10 | Фонарь заднего хода |
| F13/15 | Система пассивной безопасности |
| F14/15 | Генератор, втягивающее реле стартера, система управления двигателем |
| F15/15 | Система зажигания |
| F16/15 | Указатели поворотов |
| F17/15 | Реле топливного насоса, система управления двигателем |
| F18/20 | Стеклоочистители и стеклоомыватели |
| F19/10 | Вентилятор системы охлаждения, обогрев заднего стекла, стеклоподъемники с электроприводом (если оборудовано) |
| F20/20 | Вентилятор системы вентиляции |
Блок предохранителей и реле слева в приборной панели
В данном блоке установлены следующие реле: реле задних противотуманных фар, реле-прерыватель указателей поворотов, реле прерывистого режима работы переднего стеклоочистителя, реле вентилятора системы вентиляции.
Предохранители и реле на Ланос — назначение и расположение
Если на автомобиле Ланос отказывает устройство или прибор, функционирующий за счет электричества, то первым делом следует произвести проверку исправности предохранителей. Они представляют собой маленькие детали, которые проводят электрический ток, и в случае увеличения его силы до номинального значения, осуществляют обрыв цепи. Такой принцип работы устройств позволяет уберечь электрооборудование от выхода из строя. Перед тем, как проверить исправность предохранителя, отвечающего за конкретный электроприбор, его следует первоначально найти. Где находятся предохранители на Ланосе, и за какие приборы они отвечают, подробно рассмотрим в материале.
