Неисправности стеклоподъемников на шевроле и способы их ликвидации

Виды стеклоподъемников

По типу управления стеклоподъемники делятся на ручные и электрические. С ручным видом все понятно — управление стеклоподъемниками осуществляется с помощью специальной ручки, установленной на карте двери автомобиля. Что касается электрического варианта, то здесь функцию открытия и закрытия стекол выполняет мотор стеклоподъемника посредством нажатия кнопки.

Сами ЭП делятся на два подвида:

  1. Тросовые. В этом случае электростеклоподъемники передвигаются с помощью специального троса, установленного в конструкции.
  2. Реечные. Такой тип считается более продвинутым, в данном случае стекло регулируется под воздействием рейки. Такой вариант считается более совершенным, поскольку открытие и закрытие стекол происходит значительно быстрее по сравнению с тросовым вариантом.

ЭП для автомобиля Ланос в разобранном виде

Распространенные неисправности

Если не работает ЭП в автомобиле Шевроле Ланос или Лачетти, то вероятнее всего, вам придется производить ремонт стеклоподъемника.

Все неисправности системы ЭП можно разделить на два типа:

  1. Нажимая на блок управления стеклоподъемниками, система не подает признаков жизни. Если это так, то в первую очередь следует произвести диагностику предохранительных элементов, а также реле, расположенных в соответствующем монтажном блоке. Если проблема проявляется только на одной двери, также необходимо произвести диагностику проводки, а именно участка, соединяющего двигатель управления системой с кнопкой. Как показывает практика, чаще всего проблема кроется в переломленном кабеле в гофре.
  2. Неисправность стеклоподъемника Ланос или любой другой модели Шевроле то появляется, то пропадает. Вероятнее всего, причина кроется в неработоспособной кнопке управления или самом моторчике. Если речь идет о плохом контакте кнопки, то сам контакт необходимо зачистить, после чего опять проверить работоспособность системы. Если же ЭП не работают из-за моторчика, то скорей всего, его придется менять (автор видео — канал publikz).

Подключение стеклоподъемников на Chevrolet Lanos

1) Первым делом надо снять клеммы с АКБ.

2) 14 метров проводов нужно, чтобы уложить по 2 провода длиной 3,5 м. в каждую дверь. Общий метраж взят с запасом – лишнее можно отрезать.

3) Очень желательно приобрести ответную часть для блока кнопок. Можно все сделать без них (т.е. соединить провода с контактами кнопок через 5 маленьких клемм), но это менее надежно.

Ниже представлено фото, как все это должно выглядеть:

4) Самые большие трудности связаны с переходом от двери к кузову, а именно с неудобно расположенной фишкой, которая прячется под резиновым гофрированным чехлом. Его видно, если открыть дверь.

5) Снимите гофру, потянув в направлении от кузова. Вы увидите фишку и 4 язычка ее крепления (показаны стрелками):

Их надо отщелкнуть, чтобы снять фишку. Главная проблема – добраться до язычка у крыла, для чего вам придется немало потрудиться. Отщелкнув язычки, вытяните фишку, насколько возможно, и начинайте монтировать проводку.

6) Для пущего комфорта 2 провода длиной в 3 метра следует оснастить клеммами (их надо обжать) и термоусадочной трубкой, а затем смотать изолентой. И уже в таком виде тянуть. Также облегчить жизнь может 1-метровый прут тонкой проволоки с петлей на конце – так провода протаскивать будет чрезвычайно просто.

Впрочем, при изрядной ловкости рук можно справиться и без дополнительных девайсов.

7) Технология протяжки проводов такова.

  • Этап 1 – протянуть 2 провода сквозь гофру в дверь (делается снаружи, со стороны стойки) по направлению внутрь. Вытяните их на 50 см. и потом пропустите через белую колодку. Там уже есть провода, если не лезет – аккуратно расширьте отверстие отверткой.
  • Этап 2 – протянуть противоположные концы в салон. Найдите отверстие, которое закрыто блоком предохранителей, для чего вблизи педали тормоза нужно демонтировать так называемую «закрутку». Снимается она с помощью отвертки с плоским жалом, также нужно отжать несколько защелок. Готово? Вы должны увидеть блок предохранителей и блок с проводами. Их тоже надо снять, выкрутив 3 болтика на 10 (один их болтов держит провода, сфотографируйте какие, чтоб потом не перепутать).

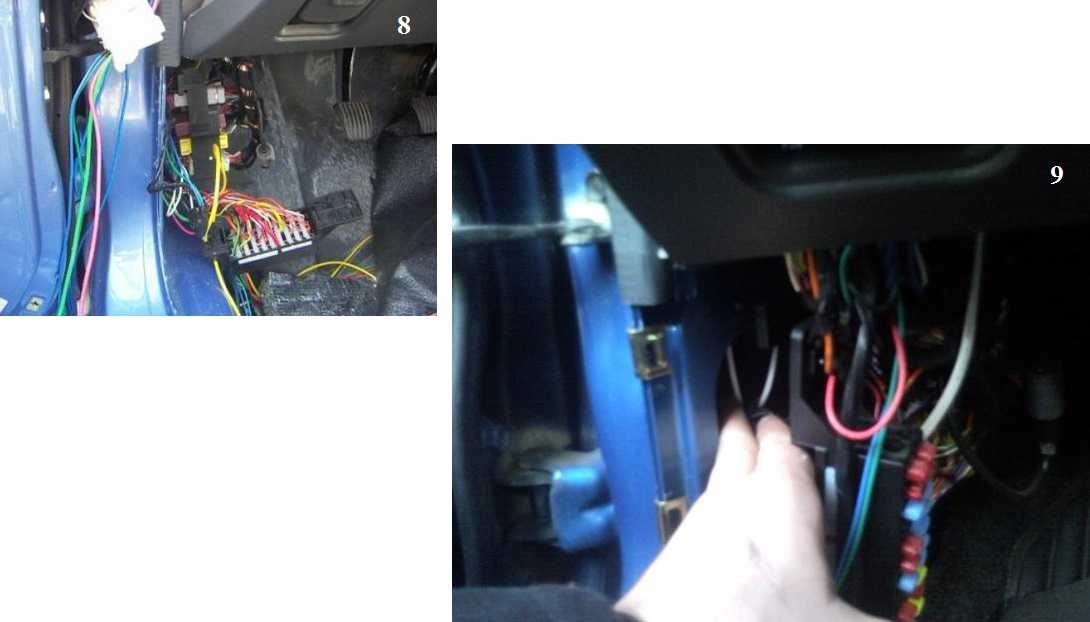

8) Переместив в сторону блоки, вы получите доступ к искомому отверстию.

9) Берем нужные концы проводов и засовываем их в открывшуюся дырку, после чего протаскиваем в салон.

Возьмите какой-нибудь измерительный инструмент и узнайте, сколько сантиметров провода требуется, чтобы он достал до моторчика и при этом остался некоторый запас. Лишнее отрежьте или уложите в двери. Далее принимайтесь за белую колодку и ее гофру.

Здесь есть немаловажный нюанс: резиновый чехол сначала натягивается на белый пластик, который не вставлен в кузов. На нем есть 2 выемки, а выступы находятся в гофре. Совместите их, натяните резину на маленький обод (чтобы не соскакивала), и только потом всю конструкцию в сборе устанавливайте на ее место.

С левой стороной готово, с правой все будет аналогично, только вместо предохранителей откручивать (или сдвигать, там так можно) придется блок управления мотором.

Необходимые комплектующие и инструменты

Сразу предупреждаем – приведенная схема имеет несколько нетрадиционный вид, поскольку в ней нет реле. На работоспособность это не влияет.

Список комплектующих таков:

  • Передние электростеклоподъемники оригинальные (которые ставятся в дорогих комплектациях), 2 шт. (цена за комплект – от 3000 руб.);
  • Доводчик стёкол «Sheriff PWM-200″ (от 700 руб.);
  • Стандартные моторчики для ЭСП (около 5000 руб. за 2 шт.);
  • Штатные кнопки ЭСП, устанавливающиеся под рукояткой ручного тормоза (от 900 руб.);
  • Заглушки для отверстий от ручек (артикул 96616209, около 200 руб.) или обшивки передних дверей для «Ланоса» в комплектации с ЭСП.

Все манипуляции можно разделить на 2 категории – установка и подключение. Для каждой из них нужны различные инструменты и материалы.

Для установки:

  • крестовая отвертка;
  • тонкая плоская отвертка или что-то наподобие металлического вязального крючка;
  • гаечный ключ на 10;
  • литол для смазки.

Также будут совсем не лишними еще одна пара рук, так что пригласите ассистента.

Для подключения:

  • 14 метров проводов;
  • 6 обычных клемм (вообще нужно 4, но полезно взять с запасом). Подбирать их лучше по месту, т.е. приходить в магазин за ними, взяв моторчик с собой;

  • 5 маленьких клемм, если ответная фишка в блоке кнопок отсутствует;
  • термоусадочная трубка диаметром от 4,5 до 6 мм. Требуется для изоляции контактов на моторчике, продается на авто- или радиорынках;
  • изолента «3М»;
  • несколько пластмассовых стяжек.

Заметим, что ниже приведен список работ для автомобиля с сигнализацией (в данном случае – «Sheriff XZ-900″). Если у вас ее нет, процесс несколько упростится.

Ремонт узла своими руками

Перед тем, как снять ручку стеклоподъемника или кнопку для поиска неисправности, необходимо проверить электроцепь, для этого используется мультиметр. Если вы уверены в том, что с проводкой все в порядке, то проверьте работоспособность предохранительных элементов.

Если же система наотрез отказывается работать после всех этих действий, причем ЭП ни открывают стекла, ни закрывают их, то вам придется произвести ремонт стеклоподъемника:

  1. Сначала демонтируйте карту двери. Для этого отсоедините все болты, демонтируйте ручки и отсоедините клипсы крепления обивки к кузову, которые идут по периметру дверной обшивки. Сделав это, вы сможете получить доступ к механизму управления системой.
  2. Чтобы демонтировать сам моторчик, необходимо открутить три болта, на которых он фиксируется. В ходе демонтажа электродвигателя необходимо будет немного опустить само стекло, поскольку оно может мешать. Если вы не знаете, в чем проблема, то попробуйте прозвонить выводы моторчика при нажатии на кнопку управления ЭП. Если проблема заключалась в электромоторе, то его нужно заменить.
  3. Далее, необходимо с помощью паяльника распаять серый и синий провода, после этого можно демонтировать блок щеток. Если состояние щеток печальное, то блок следует заменить. В принципе, можно установить щетки от другого электродвигателя, к примеру, системы отопления, но в этом случае их нужно будет обработать напильником, чтобы их размер соответствовал.
  4. На этом же этапе можно прозвонить проводку, если вы до сих пор не выяснили причину неработоспособности ЭП. Если с проводкой все нормально, то проверьте блок управления, в котором установлены кнопки для регулировки положения стекол. Как сказано выше, одной из основных причин неисправности системы являются именно кнопки, а именно, плохой контакт в них. Если контакт отошел, его нужно припаять.
  5. После того, как проблема будет решена, электродвигатель необходимо установить в редуктор ЭП, для этого вам может потребоваться помощь. Стекло аккуратно и медленно поднимается вверх до того момента, пока двигатель не будет установлен. Сделав это, нужно просто закрутить обратно все болты.

Ищем причину поломки и устраняем ее

Функцией стеклоподъемников автомобилей является поднятие и опускание стекол. Возможны два типа подъемников стекла: механический и электрический. Ручной механизм обычно устанавливается на базовые комплектации, топовые модели оснащают электрическим приводом на два или четыре стекла.

Дверь авто без обшивки

Чаще всего стеклоподъемный механизм меняют вследствие поломки. Многие водители, чтобы повысить комфорт поездки на автомобиле, меняют механические приводы на электрические. В зависимости от установленного привода возможны два вида неисправностей: механические и электрические (автор видео — «В гараже у Сандро»).

Электрические неисправности

В электрическом приводе неисправности связаны в основном с проводкой. Если не работают все стеклоподъемники, то следует проверить предохранитель, который отвечает за их работу. Если он перегорел, то его необходимо заменить. Не работает кнопка стеклоподъемника или подсветка, то возможны проблемы в проводке или перегорела лампочка подсветки.

Если с предохранителем все в порядке, то нужно проверить напряжение на электродвигателе. Чтобы до него добраться, придется снять обшивку двери. С помощью тестера необходимо проверить разъем, идущий к электродвигателю. Включаем зажигание. При нажатии на кнопку показания должны быть не ниже 9 В. Иначе, плохой контакт в кнопках привода или разрыв в проводке. Необходимо поменять проводку или зачистить контакты.

Если не получается управлять движением стекол с помощью блока управления, то нужно попробовать воспользоваться кнопками под обшивкой. Если они работают, то неисправен блок управления стеклоподъемниками, который необходимо отремонтировать.

Если не работает эклектический моторчик, то придется разбирать весь механизм. Так как он держит стекло, перед его снятием необходимо поднять стекло и зафиксировать его с помощью упора. Отсоединив моторчик, осматриваем щетки, ротор и теплопредохранитель.  Если смазка закоксована, то ее необходимо удалить

При осмотре ротора следует обратить внимание на его лепестки. Если есть задиры или налет, их нужно почистить

Моторчик Рено Меган

Механические неисправности

Чаще всего неполадки связаны с механической частью, в основном, с износом деталей.

Встречаются следующие механические неисправности:

  1. Многие детали механизма подъема стекла изготавливаются из пластмассы: рейки, шестерни и др. Со временем они приходят в негодность. Их нужно заменить новыми деталями.
  2. Лопаются пластиковые трубки. В этом случае стекло можно опустить, но не удастся поднять. Ремонт предполагает два варианта. Можно заменить трубки из пластика на металлические. Второй вариант – взять кусок целой пластиковой трубы, придать ей нужную форму, разрезать вдоль и обжать четырьмя хомутами.
  3. Неисправно зубчатое колесо. При этом двигатель работает, а стекло не движется. Для замены колеса, необходимо снять обшивку на дверях, вынуть остатки зубчатого колеса и установить новую деталь.
  4. Часто как в механических, так и в электрических приводах, обрывается тросик. Это может произойти по причине износа или при перепаде температур в зимнее время. При обрыве трос нужно заменить новым.
  5. Могут поломаться рычаги. Ремонт стеклоподъемника в этом случае заключается в замене рычагов.

Тросики механизма подъема стекла
