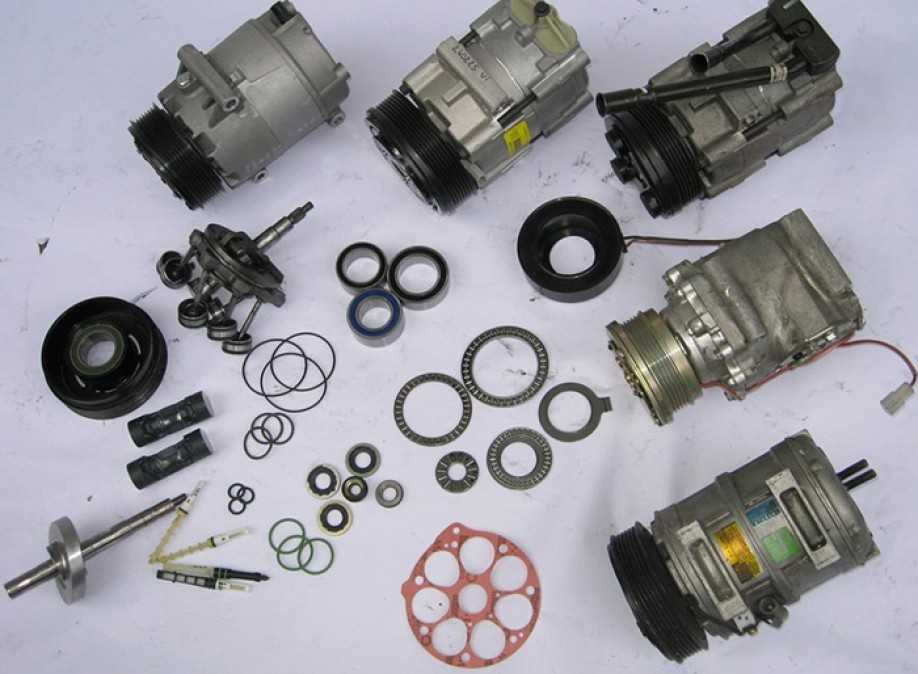

Ремонт компрессора кондиционера своими руками

Признаки неисправностей

Наиболее часто о неисправностях в системе автомобильного кондиционера говорят следующие признаки:

  • Постоянный монотонный шум, при этом он слышен даже в том случае, если кондиционер не работает, но двигатель заведён. В случае включения кондиционера меняется характер гула в ту или иную сторону. Такой признак говорит о том, что пришло время заменить подшипник на шкиве компрессора.
  • Ещё одна достаточно распространённая неисправность – это ситуация, когда по какой-либо причине не включается электромагнитная муфта.
  • Утечка хладагента из системы, что значительно снижает эффективность работы системы.
  • Посторонние шумы при работающем кондиционере, в частности, речь идёт о гудении, стуке, характерном «урчании» и т. д. При этом в системе можно зафиксировать достаточно значительные перепады давления.

Принцип действия кондиционера

Для ремонта современных мобильных кондиционеров используется другая схема по сравнению с настенными климатическими системами, когда требуется восстановить их работоспособность. У передвижных устройств испаритель и конденсатор находятся в одном корпусе, а сплит-системы всегда состоят из двух разнесенных блоков. Они между собой соединяются электрическим кабелем и трубками из меди, имеющими разный диаметр:

  1. По трубкам из меди перемещается хладагент (фреон, марка которого зависит от модели кондиционера). По трубопроводу большего диаметра движется газовая фаза, а по другой трассе — жидкообразный фреон. Каждая из труб во время монтажа в обязательном порядке утепляется, так как металл обладает высокой теплопроводностью. При этом медные трубопроводы отличаются долговечностью, легко гнутся, без проблем спаиваются и выпрямляются.
  2. Электрический кабель прокладывается одновременно с трубками из меди и дренажом. С его помощью поступает питание к наружному части кондиционера. Сечение кабеля подбирается в зависимости от производительности техники.
  3. Дренажная трубка обычно создается из пластика. Реже применяется резиновое изделие. При необходимости выполнить соединение дренажного элемента используется скотч или фум-лента. Нередко дренаж дополнительно оснащается специальным кабелем для подогрева, без которого практически не обойтись в зимний период, так как в трубке может образовываться ледяная пробка. Именно она будет препятствовать отводу конденсата от внутреннего блока.

Принцип работы кондиционера

Конденсатор и испаритель во внутреннем и наружном блоке представляют собой змеевики. Они обдуваются воздухом. Для этого в конструкции имеются вентиляторы. Если кондиционер эксплуатируется в зимний период, тогда картер компрессора наружного блока оснащается подогревом, так как стандартные смазочные материалы не работают одновременно при отрицательной и положительной температуре. Чтобы самостоятельный ремонт кондиционера настенного типа не пришлось осуществлять слишком часто, выполняется понижение оборотов. В зимний период, когда требуется дополнительный обогрев помещения, наружный блок выполняет функцию испарителя. Поэтому в этом случае хладагент забирает тепло у уличного холодного воздуха. Однако не все устройства способны работать в таком режиме.

Наружный и комнатный блок кондиционера имеют схожее устройство. Внутренний элемент системы дополнительно оснащается инфракрасным приемником. Он необходим для работы ПДУ. В наружном блоке также присутствует система управления и контроля.

Компрессор всегда размещается в наружном элементе. Такое его расположение позволяет понизить уровень шума и осуществлять отвод тепла на улицу.

В испарителе во время работы кондиционера образуется разрежение, так как компрессор выкачивает хладагент из него. В результате переход фреона в газовую фазу осуществляется намного легче. Газ, попадая в компрессор, сжимается. После этого он перемещается в конденсатор. Здесь хладагент переходит в жидкую фазу и отдает тепло. Теплообмен на змеевиках наружного и внутреннего блока ускоряется за счет присутствия вентиляторов. При этом контроль температуры осуществляется датчиками, сигналы на которые поступают от электрической схемы техники.

Монтаж и заправка кондиционера

Во время установки сплит-системы длина фреоновой трассы в большинстве случаев составляет 5 м. На концах медных трубопроводов фиксируются гайки. Они необходимы для соединения труб с наружным и внутренним блоком при помощи ключа.

Трасса из меди заполняется хладагентом через наружный блок, где размещены трехходовые краны. Для этого на одном из них откручивается вентиль и подсоединяется коллектор с манометрами и вакуумным насосом, с помощью которого выполняется откачка воздуха из медных трубопроводов. После вакуумирования системы проверяется герметичность стыков с помощью мыльного раствора. Потом проводится заправка медной трассы хладагентом, предварительно перекрыв кран и подсоединив емкость с фреоном. Количество хладагента может контролироваться по весу, с помощью делений на баллоне или манометров (по давлению). Объем необходимого вещества обычно указывается в паспорте или на шильдике, размещенного на корпусе.

Работа кондиционера на холод

Нередко заправка, когда осуществляется ремонт кондиционеров в современном офисе или квартире, проводится через отверстия высокого и низкого давления, соответствующие выходу и входу компрессора. Чаще всего во время процесса используется вход при включенном компрессоре. Это позволяет ускорить процесс за счет растворения некоторого количества хладагента в масле. Процесс заправки завершается тестированием техники.

Хладагент

Система заправлена хладагентом R-134a (HFC-134a). В хладагент добавлено специальное масло для смазки компрессора. Категорически запрещено использовать в системе хладагенты и масла других типов.

В процессе эксплуатации автомобильного кондиционера периодически возникают ситуации, когда требуется обслуживание системы кондиционирования или ее ремонт. Для этого используется современное диагностическое и ремонтное оборудование. Самая распространенная ситуация — это разгерметизация системы и выход из нее хладагента.

Табличка с рекомендациями.

Во время осмотра системы краситель начинает светиться (флюоресцировать) под действием ультрафиолетовых лучей специального светильника и места утечки хладагента становятся видны. Следует отметить, что краситель не оказывает никакого отрицательного воздействия на систему. Он может находиться в хладагенте и циркулировать по системе сколь угодно долго и сослужить свою службу только тогда, когда возникнет утечка. После ремонта автокондиционера необходимо вакуумировать и заправить систему соответствующим хладагентом (R-134a). Объем заправки автокондиционера для каждой модели автомобиля индивидуален.

В связи со специфическими особенностями ремонта системы кондиционирования в данном разделе описаны только работы по снятию и установке отдельных элементов и блока управления системой. Работы, связанные с заправкой системы хладагентом, следует проводить в специализированных сервисных центрах.

Система кондиционирования заправлена хладагентом под высоким давлением. Попадание жидкого хладагента на кожные покровы человека вызывает сильное обморожение, поэтому все работы, связанные с обслуживанием, ремонтом или демонтажем элементов системы кондиционирования, проводите по возможности в специализированных сервисных центрах, оборудованных профессиональным технологическим оборудованием

При проведении работ своими силами принимайте меры предосторожности

Конденсор (радиатор кондиционера)

Конденсор многопоточного типа расположен перед радиатором системы охлаждения двигателя. Он крепится с помощью кронштейнов к рамке радиатора. Соты конденсора изготовлены из плоских тонкостенных алюминиевых трубок с внутренними продольными перегородками для жесткости и наружным оребрением для улучшения теплообмена. Бачки алюминиевые, с фланцами для подсоединения трубопроводов и ресивера. По высоте бачки разделены на секции, поэтому, проходя через конденсор, поток хладагента несколько раз меняет направление. В конденсоре происходит конденсация паров сжатого компрессором хладагента и отвод выделяющегося при этом тепла в окружающий воздух.

Забитый радиатор кондиционера, который требует очистки.

При включении кондиционера блок управления двигателем включает цепь питания электрического вентилятора радиатора охлаждения двигателя, что улучшает теплообмен в конденсоре и снижает давление в системе кондиционера.

Не реже одного раза в год, лучше перед началом летней эксплуатации, промывайте оребрение А сот конденсора от налипшей грязи, пыли и противогололедных реагентов Б. Это улучшит теплообмен, снизит давление в системе и увеличит срок службы элементов системы.

Не применяйте для мойки конденсора моющие установки со струей воды под высоким давлением. Это может привести к повреждению В тонкостенных пластин оребрения. Даже при регулярной мойке необходимость замены конденсора возникает гораздо чаще, чем хотелось бы. Дело в том, что он первым принимает на себя поток противогололедных реагентов, грязи и камешков с дороги. А стенки трубок у него тоненькие… В большинстве случаев конденсор повреждается коррозией на третий-четвертый год эксплуатации.

Если в результате коррозии нарушится герметичность конденсора, то ремонтировать его себе дороже. Даже если мастеру аргоновой сварки удастся залатать дыру, то вскоре возможно появление течи в другом месте. Кстати, давление в системе в жаркие дни может доходить до 25-28 бар.

Кроме того, следует учитывать сложную структуру трубки конденсора: вдоль она разделена перегородками на каналы, поэтому велика вероятность, что после сварки часть каналов будет перекрыта. Соответственно упадет рассеиваемая мощность и ухудшится работа кондиционера, особенно в пробках и в жаркую погоду.

После каждого эксперимента с латанием конденсора нужно будет оплатить снятие-установку, сварку конденсора и заправку системы хладагентом. Так что лучше сразу установить новый конденсор. Вместо дорогого оригинального вполне можно купить более дешевый конденсор от авторизованных производителей запасных частей.

Испаритель

Испаритель расположен в блоке системы отопления и кондиционирования салона. Испаритель изготовлен из алюминиевых трубок с наружным оребрением для улучшения теплообмена. Проходя по трубкам испарителя, кипящий хладагент активно поглощает тепло из воздуха, обдувающего наружную оребренную поверхность трубок. Воздух охлаждается и вентилятором подается в салон автомобиля.

Испаритель.

При охлаждении проходящего через испаритель воздуха содержащиеся в нем водяные пары конденсируются. Конденсат через дренажную трубку, расположенную на нижней части левой стороны моторного щита, сливается под днище автомобиля. При высокой влажности окружающего воздуха под автомобилем может образоваться лужа воды, что является косвенным признаком исправности системы кондиционирования. В процессе эксплуатации автомобиля на влажной от конденсата наружной поверхности испарителя оседают частицы дорожной пыли и грязи.

Этот слой становится прекрасной средой для жизни и бурного размножения гнилостных бактерий и грибковых культур. Со временем в автомобиле появляется неприятный запах. Особенно сильно он ощущается в момент выключения кондиционера и во влажную погоду.

Забитый и повреждённый испоритель.

Для того чтобы максимально снизить риск возникновения этой проблемы, при покупке нового автомобиля необходимо провести профилактическую обработку испарителя специальными химическими препаратами, регулярно заменять салонный фильтр и прочищать дренажную трубку. Если, несмотря на принятые меры, запах все же появился, обратитесь в специализированный сервис по ремонту автомобильных кондиционеров для дезинфекции или промывки испарителя. При очень сильном загрязнении испаритель придется заменить.

На боковой поверхности испарителя расположен фланец для крепления терморегулирующего клапана.

Распространенные причины поломок кондиционера

Основная часть нагрузки при работе системы охлаждения идет на компрессор. Следовательно, чаще всего из строя выходит именно он. Его своевременный ремонт и профилактические действия избавят вас от необходимости копить деньги на новую деталь. Если не включается компрессор-кондиционер, то причин данной поломки может быть две. Работать с перебоями кондиционер может либо из-за поломки компрессора, либо по причине неисправности муфты. В этом случае, возможно, починить компрессор кондиционер самому.

  • Продлить срок службы компрессора поможет промывка его внутренностей. Использовать лучше четыреххлористый углерод или фреоны R-113, R-11. Выводим лишний хладагент, проводим процедуру до того момента пока жидкость не станет прозрачной. Смесь из жидкости и масла в соотношении 50:50, вливаем в компрессор для кондиционера. Вводим в рабочее состояние на 20 минут.
  • Очищенный кондиционер заправляем маслом. В связи с активным поглощением маслом частиц воздуха, что может привести к потере его важных свойств, время взаимодействия сводим до минимума. После заправки в профилактических целях продуваем компрессор с помощью хладагента или азота и закрываем его патрубки.

Терморегулирующий клапан

Терморегулирующий клапан А блочного типа расположен в корпусе испарителя. Клапан прикреплен к трубопроводам и испарителю с помощью фланцевых соединений. Пройдя через дросселирующее отверстие в корпусе клапана, жидкий хладагент резко снижает свое давление и начинает кипеть. В корпусе клапана установлен регулирующий элемент, изменяющий проходное сечение дросселирующего отверстия в зависимости от давления и температуры хладагента. Регулировочный элемент настраивается на заводе-изготовителе и в процессе эксплуатации регулировке не подлежит.

Расположение терморегулирующего клапана.

Замена сальника компрессора-кондиционера

Очень часто выходит из строя такая важная деталь, как сальник компрессора-кондиционера. Находясь с противоположной стороны вала, в процессе эксплуатации он страдает от перегрева. Для его замены изымаем компрессор и сливаем хладагент. Съемником избавляем его от муфты, двумя лапами от шкива и магнита. Удаляем лишнее масло и грязь.

Извлекаем стопорное кольцо сальника. Прибор для изъятия вала кладем на вал компрессора и движением внутрь носка касаемся сальником вала. Вращение ручки производим по часовой стрелке, снимаем сальник с помощью вспомогательного прибора. Производим замену, возвращаем деталь на прежнее место.

Компрессор

Компрессор установлен на блоке цилиндров двигателя и приводится во вращение поликлиновым ремнем. Компрессор обеспечивает циркуляцию хладагента в системе. Вал компрессора установлен в алюминиевой передней крышке корпуса на подшипниках и уплотнен со стороны шкива привода сальником.

Принципиальная схема движения хладагента в системе кондиционирования воздуха.

Шкив привода компрессора установлен на двухрядном шариковом подшипнике и при работающем двигателе постоянно вращается. Крутящий момент передается от шкива к валу компрессора через ведомый диск.

Если система исправна, во время включения кондиционера раздается щелчок — это прижимной диск муфты под действием электромагнита входит в зацепление со шкивом привода, и начинает вращаться ротор компрессора.

Расположение компрессора кондиционера.

Но в процессе эксплуатации кондиционера могут возникнуть следующие неисправности компрессора.

Если при выключенном кондиционере муфта во время вращения издает посторонние звуки, греется или появляется запах гари, то, вероятно, начал разрушаться ее подшипник. В этом случае необходимо заменить подшипник. В некоторых запущенных случаях может потребоваться замена муфты компрессора в сборе или составляющих ее частей.

Если после включения кондиционера щелчка не слышно, то возможны следующие неполадки:

  • произошла утечка хладагента, и система управления блокирует включение компрессора;
  • вышел из строя датчик давления в системе;
  • неисправности в электрических цепях системы управления;
  • сгорела обмотка катушки электромагнита муфты;
  • блок управления двигателем по какой-либо причине (высокая температура охлаждающей жидкости двигателя, высокие обороты двигателя) заблокировал включение компрессора.

Если муфта вращается легко и свободно, но при включении кондиционера отчетливо слышны посторонние шумы или даже глохнет двигатель, то, скорее всего, заклинило компрессор. Внутренняя насосная часть компрессора ремонту не подлежит. В этом случае компрессор придется заменить.

Сальник шкива кондиционера.

И последний, самый неприятный вариант. Щелчок раздается, муфта легко вращает вал компрессора, а охлаждение воздуха в салоне не происходит. В этом случае компрессор работает вхолостую, ничего не перекачивая. Определить эту неисправность может только опытный специалист при наличии специального контрольно-диагностического оборудования.

Наиболее точно определить причину неисправности можно после полной диагностики в специализированном сервисном центре по ремонту автомобильных кондиционеров.

Трубопроводы

Трубопроводы соединяют все элементы системы кондиционирования в единый герметичный контур. Трубопроводы и фланцы их крепления изготовлены из алюминиевых сплавов.

Повреждение трубки может привети к губительным последствиям компрессора.

Оберегайте металлические участки трубопроводов от вмятин и перегибов. Любое сужение проходного сечения трубопровода приводит к снижению производительности системы. Для соединения взаимоподвижных элементов системы трубопроводы на некоторых участках снабжены гибкими вставками из синтетических материалов.

Устройство патрубков.

В местах соединений отдельных элементов системы установлены уплотнительные кольца круглого сечения из неопрена. Во время ремонта системы при разъединении участков трубопроводов уплотнительные кольца подлежат обязательной замене. Резьбовые соединения трубопроводов затягивайте рекомендуемым моментом. Слабая или излишне сильная затяжка приводит к деформации уплотняемых поверхностей и утечке хладагента.

Уплотнительные кольца системы кондиционирования.

Возможные причины поломки компрессора кондиционера

  1. Выход из строя подшипника шкива компрессора чаще всего происходит из-за банального износа. Стоит отметить, что данная неисправность очень опасна, в том случае, если подшипник перестаёт правильно функционировать, велика вероятность, что вследствие повышенной нагрузки из строя также выйдет электромагнитная катушка. Также это приводит к перекосу шкива и возможной утечки хладагента.
  2. В том случае если не работает электромагнитная муфта, то, скорее всего, она просто вышла из строя из-за перегрева компрессора. Также на бюджетных моделях может встречаться заводской брак элемента. Ну и, конечно же, нельзя исключать обычный износ, связанный со временем и активной эксплуатацией. Радует то, что произвести ремонт данной неисправности не вызывает больших проблем и производится при наличии достаточно простых инструментов. К тому же комплектующие в данном случае будут стоить достаточно дёшево.
  3. Нарушение герметичности системы автомобильного кондиционера может быть вызвано повреждение корпусных деталей или патрубков. В первом случае крайне не рекомендуется производить ремонт самостоятельно более разумным будет обратиться к профессионалам, которые смогут осуществить ремонт компрессора. Ну а заменить соединительные трубки кондиционера гораздо проще.
  4. Причиной появления посторонних шумов в процессе работы кондиционера, как правило, является выработка и износ рабочих поверхностей, перепады давления в системе также объясняются выходом из строя одного или нескольких клапанов, отвечающих за подачу хладагента. Причиной выхода из строя является постепенный износ системы или же недостаток или избыточное наличие хладагента. Отдельно стоит проверить радиатор на предмет засорения, однако, осуществить это в домашних условиях практически невозможно.

Признаки неисправности компрессора

Должно быть понятным, когда система сплит не в состоянии обеспечить заданный температурный режим, этот фактор может указывать на то, что компрессор не работает.

Кроме того, функционирование компрессорного агрегата кондиционера явно определяется характерным шумовым эффектом, какой создаёт холодильный агрегат. Шум оборудования не сказать, чтобы сильный, но при работе агрегата прослушивается уверенно.

Если принимается решение на ремонт внутренних дефектов холодильного компрессора, приходится демонтировать аппарат из системы, предварительно освободив контур от хладагента

Кстати, опять же, исходя из уровня шума, определяются некоторые виды дефектов компрессорной машины. Так, если при работе отмечается повышенный щелкающий звук или звук скрежета, скорее всего, можно констатировать износ или повреждение клапанов.

При такой неисправности производительность компрессора резко падает, корпус аппарат сильно греется. В конечном итоге срабатывает внутреннее тепловое реле, работа машины блокируется.

Зачастую имеет место ситуация, когда практически сразу после запуска компрессора наблюдается прекращение его работы. Однако при этом сам аппарат фактически цел и работоспособен.

Причиной дефекта при такой ситуации обычно является недостаток или переполнение контура хладагентом. Аварийную остановку обеспечивает тепловое реле, которое, кстати, тоже может выходить из строя.

Одна из конструкций теплового реле, из тех, что используются для защиты компрессора сплит-системы от нагрева выше допустимой температуры. Между тем, этот прибор также может быть неисправен

Наконец, владелец сплит системы может сталкиваться с рабочим моментом – когда компрессорный агрегат попросту не запускается. При этом кондиционер вполне работоспособен в плане всех остальных функций.

Компрессор не даёт повода для констатации дефектов – внешне выглядит целым и невредимым. Традиционной причиной такого варианта, как правило, является неработоспособность пускового конденсатора емкостью от 10 мкФ и более.

Примерно так выглядят конденсаторы, отвечающие за момент пуска компрессора сплит системы. В зависимости от мощности компрессорного агрегата варьируется рабочая ёмкость таких деталей

Самый тяжелый и практически невосстанавливаемый дефект компрессора сплит системы – это межвитковое замыкание в обмотках статора мотора привода. Правда, следует отдать должное – в современных конструкциях герметичных компрессоров крайне редко появляется такая неисправность.

Основные узлы оборудования

Самостоятельно починить климатическое оборудование не получится, без знания всех его элементов.

Предлагаем разобраться из чего состоит сплит-система:

  • компрессорно-конденсаторный блок (наружный);
  • испарительный агрегат (внутренний блок).

Каждый из блоков содержит определенные детали. К внешней части оборудования относятся: компрессор, конденсатор, четырехходовой клапан, плата управления, вентилятор, фильтр, корпус.

Внутренняя часть техники монтируется в помещении. А состоит внутренний блок из: передней панели, фильтров (грубой и тонкой очистки), испарителя, панели индикации, вентилятора, поддона для конденсата, управляющей платы.

В кондиционерах очень много электроники. Она дает возможность управлять процессом регулирования температуры. Платы состоят из нескольких десятков электронных компонентов, которые также чувствительны к загрязнениям

Также в оборудовании есть система медных трубок. По ним перемещается хладагент – фреон. Во время работы техники он находится в двух состояниях: газообразном и жидком. Поэтому трубки в  отличаются в диаметре.

Профилактический осмотр и замена подшипника приводного шкива

Услышали шум в недрах автомобиля при эксплуатации компрессора, значит, пора провести осмотр подшипника. Шумы непонятного происхождения могут появиться и при нерабочем кондиционере, когда вал работает вхолостую. Автомобиль может гудеть вследствие перетянутого приводного ремня, или же при абсолютном износе подшипника компрессора кондиционера, по истечении срока его эксплуатации.

Первым шагом на пути к исправлению данной проблемы будет проверка основных элементов данной системы, в том числе и осмотр шкива компрессора кондиционера. Тщательно осмотрите ремень привода вала. Прекратив работу двигателя, отключите электромагнитную муфту, затем, проверните вал. Усилие рук при повороте должно быть ощутимым. Если ход у поворота туже обычного, ослабляем ремень. В случае повторной неработоспособности меняем подшипник вала.
