Реле бензонасоса дэу нексия признаки неисправности

Схема предохранителей

Стандартная электросхема расшифровывается так:

  • F1 – система ЭБУ, предохраняет силовые жилы устройства;
  • F2 – система габаритов;
  • F3 – не используется;
  • F4 – предохранитель режима дальнего света головной оптики;
  • F5/6 – ближний свет, коррекция правой и левой фар соответственно;
  • F7 – топливная система;
  • F8 – повороты в режиме работы, аварийка и стопы;
  • F9 – дворники;
  • F10 – защитный элемент электрического замка крышки рагажника;
  • F11 – компрессор кондиционера;
  • F12 – низкая скорость вращения вентилятора печки;
  • F13 – предохранитель Ф13 многофункционален, элемент отвечает за прикуриватель, приборную панель, работает как вспомогательный элемент цепи генератора;
  • F14 – клаксон и вентилятор печки;
  • F15 – внутренняя подсветка салона, бардачка и грузового отсека;
  • F16 – питание электроподъемников дверных стекол;
  • F17 – включается в работу при запитке магнитофона от замка зажигания;
  • F18 – ЦЗ, питание магнитолы от АКБ, привод замка крышки багажного отделения.

Также здесь присутствует несколько реле.

  1. Максимальный режим работы вентилятора печки.
  2. Поворотники в режиме моргания.
  3. Реле включения бензонасоса.
  4. Фронтальные и кормовые противотуманки.

Релюшка противотуманок при установке мощной оптики нередко перегорает или не справляется. Для разгрузки элемента пользователи устанавливают вспомогательный блочок и подпитывают к нему задние фонари.

В дополнительной части имеется малое количество плавких вставок:

  • F20 – климатконтроль;
  • F21 – стандартные противотуманки.

С постоянно перегорающим элементом водители разбираются аналогичным путем, как и с реле. Протягивается отдельная магистраль и запитывается через общий выключатель.

не заводится нексия, не заводится. лампочки на панели не горят | Автор темы: Alysha

Доброго времени суток.

Egor (Kamakshi) Было такое от плохо прикрученой клемы. Если нет то в направлении замка зажигания искать)

Konstantin (Issac) тож так подумал, спасибо!

Denis (Baldric) Смотри контактную группу, это болезнь у них. Я постоянно с собой вожу про запас.

Andrey (Quaashie) Посмотри контактную группу, это болезнь у них и ставь реле.Я себе реле поставил.Сейчас все

Konstantin (Issac) Я еще чайник, Что это такое «контактная группа» и где она находится. Заранее спасибо!

Andrey (Quaashie) контактная группа стоит у нас на замке зажигания. смотри вот здесь https://www.nexia-faq.ru/remont/kontakt-group.html

Evgeny (Omkaranatha) добрый вечер народ, проблема такая, включаю зажигание все норм, лампочки загораются, магнитола включается, поворачиваю ключ в положение пуск, все гаснет и стартер не крутит, контактная накрылась?

Andrey (Quaashie) скорее всего

Alexander (Albracht) заехал к электрику-поставил разгрузку на кг и забыл

Volodya (Deucalion) Точно такая же проблема при включённом зажигании нужные лампочки типа давления масла, чека и т.д. не горят. Горят только ручник(если он поднят) и дверь(если открыта). КГ попробовал заменить на старую там другая проблема была там панель при положении кручения стартера гасла, такая же хрень. Все предохранители посмотрел (но не прозванивал за неимением тестора) на вид все норм. Сигналка отключена, но даже когда с ней возникала проблема там все лампочки загорались и только стартер не крутил. Т.е. дело не в ней. АКБ в порядке. ЧТо ещё может быть?

Основные принципы

Вне зависимости от типа используемого двигателя, основа у проводки, используемой в автомобиле ВАЗ 2110, одинаковая. Легко найти схему, но не так просто в ней разобраться.

Рассмотрим основные принципы проводки.

  1. Все оборудование и устройства, работающие за счет электричества, в автомобиле ВАЗ 2110 основано на однопроводном соединении. Конструкторы ВАЗ специально предусмотрели так, чтобы провода определенных цветов отвечали каждый за свои функции. Потому определенное оборудование подключается с помощью проводов своего цвета. Это позволяет самостоятельно разбираться в проводке, проще выполнять ремонтные работы и не тратиться на услуги автосервисов.
  2. Минус на ВАЗ 2110, то есть масса — это непосредственно кузов автомобиля.
  3. Плюсовой провод аккумуляторных батарей на десятке всегда идет только в красном цвете. Потому при ремонте старайтесь не менять цвет провода, дабы потому самому же себя не запутать.
  4. Для каждой системы, которая соединена с электрикой, оснащается своим отдельным жгутом из проводов.
  5. ВАЗ 2110 устроен таким образом, что при включенном аккумуляторе вся электрика, электрооборудование находятся под напряжением. С этим связана наиболее распространенная рекомендация, которую вы не раз встречали в наших материалах, где мы описывали ремонт или замену тех или иных компонентов — отключение минусовой клеммы от аккумуляторной батареи.
  6. Не стоит забывать про существование так называемой бесконтактной системы. Данная система требуется для создания качественной искры, которая просто необходима для обеспечения сгорания топливовоздушной смеси. Чтобы бесконтактная система могла функционировать, без высоковольтников не обойтись.

Главный и дополнительный блок предохранителей

Основная коробка устанавливается под рулем, закрытый специальной крышкой. В версиях 1997 года выпуска и более поздних блок устанавливается только в одном месте. Вспомогательная монтажная область расположена на тыльной стороне устройства.

Блоки для версий до и после рестайлинга 2008 года незначительно различаются.

Предохранители Дэу Нексия Н100

Описание приборов следующее:

  • 5 – максимальный режим вращения вентилятора печки;
  • 6 – прерыватель дворников;
  • 7 – реостат подогрева заднего стекла;
  • 8/12 – предохранитель ближнего/дальнего света фар;
  • 9 – клаксон;
  • 10 – при наличии отвечает за работу кондиционера;
  • 11 – низкие обороты вентилятора печки;
  • 13 – габаритное освещение;
  • 14 – зуммер.

Предохранители Нексия Н150

Обновленная версия N150 незначительно отличается от предшественника. Здесь расположение и последовательность блоков отличается, но их функциональность идентична. Описание расположения предохранителей полностью соответствует сотой версии.

Что представляет собой эта деталь?

Взглянем на стартер. При визуальном осмотре этой детали у Дэу видно, что она выглядит как четырехполюсный четырехщеточный электродвигатель. Также он совмещен с планетарным редуктором и электромагнитным двухобмоточным тяговым реле.

Если разобрать стартер Дэу на детали, то он можно выделить следующие составляющие:

  • Крышка со стороны привода;
  • Винты крепления тягового реле к крышке со стороны привода;
  • Стопорное кольцо муфты привода;
  • Упорное кольцо муфты привода;
  • Муфта привода;
  • Рычаг привода;
  • Коронная шестерня;
  • Опора рычага привода;
  • Вал привода;
  • Тяговое реле;
  • Сателлиты;
  • Уплотнительное кольцо планетарного редуктора;
  • Болты крепления крышки со стороны коллектора;
  • Стяжные болты;
  • Крышка со стороны коллектора;
  • Щеточный узел;
  • Статор;
  • Ротор;
  • Крышка планетарного редуктора.

Реле бензонасоса Нексии – где находится, неисправности

Реле топливного насоса на нексии важная деталь автомобиля, без реле попросту не будет работать бензонасос. В этой статье Вы узнаете где находиться реле бензонасоса, артикул, неисправности и цену.

Задача реле обеспечивать работу бензонасоса снижая нагрузку тока и снижая риски выхода из строя топливного насоса. Расположение на всех нексиях этой маленькой релюшки одинаковые.

Находится реле бензонасоса на дэу нексия рядом с блоком предохранителей, мы писали об этом статью – расположение всех предохранителей и реле.

Типичные неисправности реле бензонасоса – перегорание контактов, обусловлено плохим качеством самого реле. При повороте ключа зажигания реле должно щёлкнуть один раз, если слышите многократные щелчки, то реле неисправно. Также реле может молчать совсем, иногда будет ощущаться запах горелой проводки или гари.

Для того чтобы устранить неисправность просто замените реле бензонасоса на новое. Желательно ставить оригинальные запчасти или хорошие аналоги.

Цена на оригинальную запчасть примерно 300 рублей. Артикул на реле бензонасоса дэу нексия : 94580644 или 901917531

Источник

Замена электробензонасоса на ВАЗ

  1. Уменьшить давление в системе подачи топлива.
  2. С помощью фиксатора наконечников шлангов для подачи топлива отсоединяем по очереди 2 шланга.
  3. Отвинчиваем 8 гаек по окружности кольца прижимного типа и снимаем его.
  4. К одной из гаек присоединен провод с отрицательной полярностью, снять его требуется аккуратно.
  5. Достаем из топливного резервуара блок электронасоса, несколько его наклонив, для сохранности в целости рычага датчика указателя уровня топлива, иначе он будет выдавать некорректные параметры.
  6. Снимаем кольцо топливного блока уплотнительного типа из резины. Если его свойства утрачены, необходимо заменить изделие.
  7. Монтаж насоса производить в обратной очередности.

При монтаже шлангов для топлива ориентироваться на направление подачи горючего, указанное стрелками, а установочная стрелка на крышке электронасоса должна показывать направление на корму авто!

Реле и предохранители Дэу Нексия со схемами блоков

Стандартные предохранители Нексия предназначены для защиты бортовых цепей от перенагрузки или короткого замыкания. В машине присутствует всего 1 вспомогательный и основной модуль. Главный блок располагается возле рулевой колонки со стороны водительской двери. Здесь же монтируется и вспомогательный модуль.

Примечательным моментом является то, что схема и расположение приборов актуально для всех модификаций. Машина производится в единственном виде и данные актуальны для версий 1998 и 2012г. Приведенные таблицы актуальны только для классической версии. На Равон Нексия Р3 схема и расположение устройств кардинально отличается.

Распиновка бензонасоса ВАЗ 2107

1 – мотор привода вентилятора радиатора; 2 – колодка монтажного блока; 3 — датчик холостого хода; 4 – ЭБУ мотора; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – БУ зажигания; 8 – электронный датчик положения коленвала; 9 – электробензонасос; 10 – показатель количества оборотов; 11 – лампа контроля исправности электронных систем и тормозной системы; 12 – реле управления системы зажигания; 13 – датчик спидометра; 14 – специальный заводской разъем для считывания ошибок при помощи БК; 15 – жгут форсунок; 16 – электроклапан адсорбера; 17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска; 21 – электронное реле управления бензонасосом; 22 – электронное реле управления системой подогрева выхлопного коллектора; 23 – система подогрева выхлопного коллектора; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик воздуха; 26 – датчик контроля температуры ОЖ; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления и лампа недостаточного давления масла.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Не заводится нексия из-за стартера?

Если выше перечисленные случаи не помогли и нексия не заводится, то причина может скрываться в стартере. Автомобиль вообще может не реагировать на ключ зажигания, но если при повороте ключа Вы слышите скрежет или странный звук, то скорее всего неисправен стартер.

Необходимо проверить контакт на стартер или снять его совсем и прочистить. Если это не помогло, то замените его. Так как в стартере чаще всего ломается втягивающее реле или бендикс. Проверкой работоспособности стартера должен заниматься специалист.

Всё может быть проще, когда контактная группа замка зажигания не замыкает контакт со стартером, от того что расплавилась или выгорела.

Признаки неисправности бензонасоса

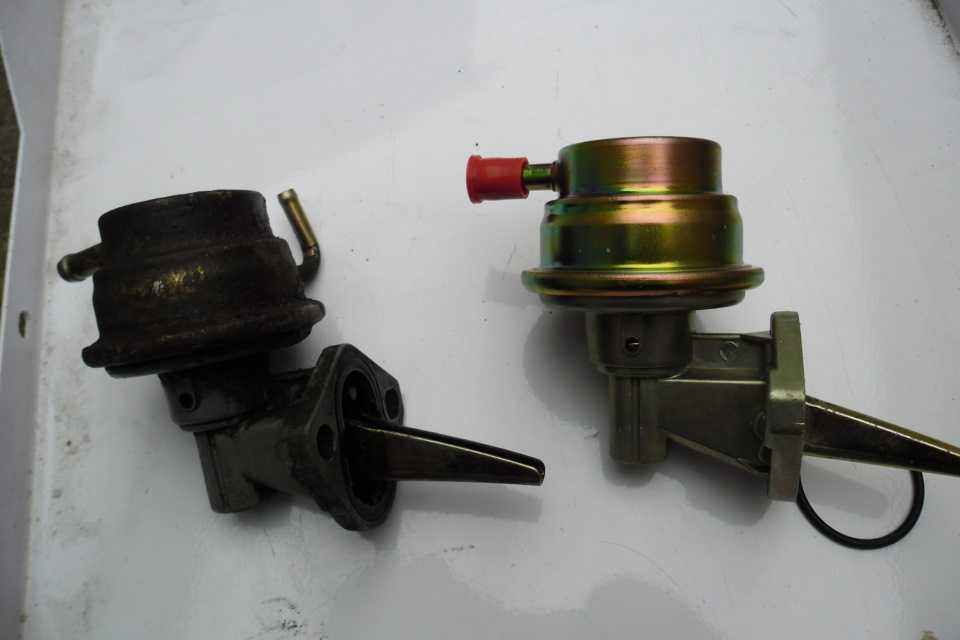

Механические бензонасосы

В механическом бензонасосе неисправности чаще всего возникают по причине износа уплотнительных прокладок и образования течи между частями корпуса. В результате герметичность конструкции нарушается, внутрь попадает воздух, топливо перестает попадать в карбюратор и двигатель глохнет. Похожее следствие вызывает разрыв мембраны и поломка клапанов. Автомобиль при этом начинает двигаться рывками, пока подача топлива совсем не прекратится.

Электрические бензонасосы

На машинах, имеющих механический и электронный впрыск, признаки неисправности бензонасоса немного разные, но их можно классифицировать в определенные группы:

  1. Двигатель не запускается. Вращения стартера при сухих свечах не вызывает вспышек в цилиндрах. В топливопроводе давления нет, или оно крайне малое, жужжания насоса при включении зажигания или работе стартера не слышно.
  2. Двигатель не запускается, хотя происходят отдельные вспышки в цилиндрах. Давление в топливопроводе присутствует, но без манометра его значение не определить. Свечи сухие.
  3. Двигатель запускается, нормально работает на холостом ходу, но нажатие на акселератор вызывает его остановку. При желании поднять обороты до средних возможно, но попытки тронуться приводят к тому, что мотор глохнет. На свечах присутствует черный налет, работа бензонасоса характеризуется меняющимся звуком.
  4. Двигатель запускается, нормально держит холостые обороты, на нейтральной скорости легко их набирает. Во время движения на средней и высокой скорости наблюдается «подергивание». Бывает, что после определенной отметки на тахометре обороты не набираются, а двигатель перестает выдавать требуемую мощность при нагрузке. При этом свечи белые, а по их виду кажется, что на автомобиле стоит слишком ранее зажигание или поступает обедненная смесь.

Стоит отметить, что вышеперечисленные симптомы неисправностей топливного насоса характерны и для других поломок двигателя, и по ним нельзя однозначно диагностировать неисправность бензонасоса. К примеру, обороты также плавают при неполадках в датчике воздуха, дроссельной заслонки, засорении форсунок или некачественном топливе.
